本機主要參數：

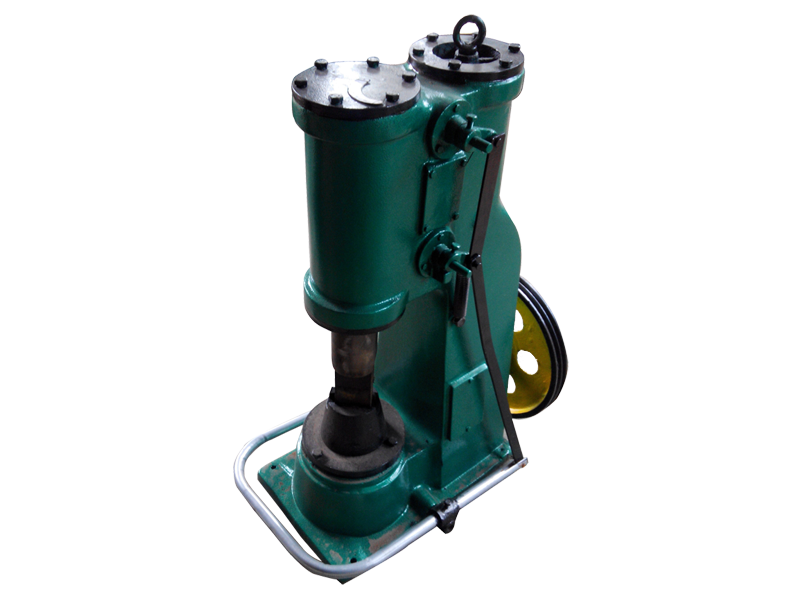

型 號	C41-16kg單體式空氣錘
落下部分質量	16
打擊能量	0.18
打擊次數（Min-1）	266
工作區間高度	180
可鍛毛坯方長(mm×mm)	20*20
可鍛毛坯 圓	Φ22
電機功率	單相1.5/220三相1.5/380
整機重量	240
電機轉速(r.p.m)	1440
砧座	一體機
機器外型尺寸	548×390×952

特點：

⒈以壓縮空氣為動力，滿足安全生產的需要敲擊力度與打擊頻率可通過調節氣壓控制

⒉使用機身材質為鑄鐵，大噸位空氣錘砧做材質為鑄鋼

⒊機構簡單、不易損壞

本設備為自由鍛造設備的一種有兩個汽缸，壓縮缸將空氣壓縮，通過分配閥送入工作汽缸，推動活塞連同錘頭作上下運動起錘擊作用，操作靈活，該機種適用于各種自由鍛造: 如延伸、鐓粗、沖孔、剪切、 鍛焊、扭轉、彎曲等，使用墊模即可進行各種開式模鍛。 工作原理

電動機通過減速機構和曲柄，連桿帶動壓縮氣缸的壓縮活塞上下運動，產生壓縮空氣。當壓縮缸的上下氣道與大氣相通時，壓縮空氣不進入工作缸，電機空轉，錘頭不工作，通過手柄或腳踏桿操縱上下旋閥，使壓縮空氣進入工作氣缸的上部或下部，推動工作活塞上下運動，從而帶動錘頭及上砥鐵的上升或下降，完成各種打擊動作。旋閥與兩個氣缸之間有四種連通方式，可以產生提錘、連打、下壓、空轉四種動作

安裝注意點：

1、氣源一定要干凈，因?yàn)槲廴镜目諝鈺?huì)加速活塞密封的磨損，造成密封失效，同時對二位三通電磁換向閥的壽命也會有較大影響。

2、砧座與倉壁要焊牢，氣錘與砧座的聯接要緊固，否則經一段時間的敲擊后，會有松動以致脫落，需經常檢查氣錘的安裝是否牢固。

本機能做鐓粗、拔長、沖孔、彎曲、扭轉、熱剪、鍛接等工作。適用于不同形狀零件的自由鍛造，特別適用于農村鄉鎮企業和專業戶鍛造鐮刀、鋤頭等小農具。

注意事項：

工人應當了解空氣錘的構造及其正確的使用條件。必須經常保持清潔，隨時注意潤滑情況是否良好，禁止用空氣錘鍛造冷金屬或加熱不夠的金屬。操縱機構要保持轉動靈活，操作時，扳動操作手柄應平穩，變換操作行程時不要過猛。經常檢查用泵給油情況，適當進行調整。電動機應經常保持清潔，定期的拆開，用壓縮空氣吹凈或擦洗。經常保持工作鋼球閥完整有效，以免發生撞擊缸蓋的事故。

必須定期檢查、維護保養，以延長使用壽命，減少維修費用，新錘使用半月后應查抄拆洗一次，以后可定期拆檢和洗濯，洗濯和維修時，錘桿和活塞用隨機附帶環首螺釘起吊，警防碰撞。

保養和故障排除：

各楔銷應在冷態時打緊，發現松動應重新打緊。利用機構應連結機動可靠。嚴格按照說明書進行操作。易損件應定期查抄，磨損嚴重的應及時變更，變更的零件必須符合易損件圖紙要求。根據潤滑表定期添加潤滑油。工作前后應保持外表的干凈，滑動外表每天涂油，門蓋隨開隨蓋好，防備塵土侵入。電動機連結處一年應拆檢加油一次。常見問題排除要領、錘桿有無漏氣漏油征象、檢查產生緣、 密封圈磨損后容易產生直槽。拉力彈簧折斷。 空氣錘消除的要領 、將錘桿和導套共同卸下取出密封圈削去磨損部分， 在裝入導程內以涂刮修。

新?lián)Q漲圈配裝時， 必須嚴格按尺度檢查、 將潤滑油管清洗干凈并檢查止回閥是否失靈。收縮提錘的時間 、 將導板破壞部分用油石磨光或換新導板，如錘桿鐓粗，應上機床磨削。必須將氣閥卸下，用東西取出。 可將導板卸下磨去毛刺， 并將斜楔修復。 查抄缸蓋漏氣的緣故原由或調解新墊片 、 將機床缸蓋卸下檢修止回閥， 使破壞部分修復。更換新墊片 、 必須把砧塊表面調回到劃定高度。

安裝方案：

（1）鍛錘起動前應仔細檢查各緊固連接部分的螺栓、螺母、銷子等有無松動或斷裂，砧塊、錘頭、錘桿、斜楔等結合情況是否有裂紋，發現問題，及時解決，并檢查潤滑給油情況。

(2)操縱手柄應放在空行位置，并將定位銷插入，然后才能開動，并要空運轉3～5分鐘。開動前應排除汽缸內冷凝水，工作前還要把排氣閥全打開，再稍微打開進氣閥，讓蒸汽通過氣管系統使氣閥預熱后再把進氣閥緩慢地打開，并使活塞上下空走幾次。

(3)冬季要對錘桿、錘頭與砧塊進行預熱，預熱溫度為100～150℃。

(4)鍛錘開動后，要集中精力，按照掌鉗工的指令，按規定的要求操作，并隨時注意觀察。如發現不規則噪聲或缸蓋漏氣等不正?，F(xiàn)象，應立即停機進行檢修。

(5)操作中避免偏心鍛造、空擊或重?fù)魷囟容^低、較薄的坯料，隨時清除下砧上的氧化皮，以免濺出傷人或損壞砧面。

(6)使用腳踏操縱機構，在測量工件尺寸或更換工具時，操作者應將腳離開腳踏板，以防誤踏。

(7)工作完畢，應平穩放下錘頭，關閉進、排氣閥，拉下電閘，做好交接班工作。
