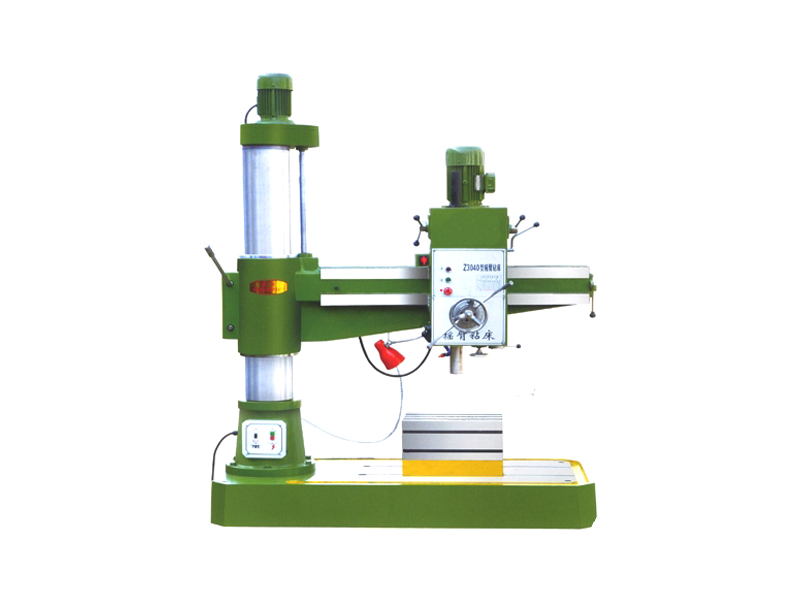

單立柱搖臂鉆床和雙立柱搖臂鉆床都可以用來完成攻絲、鉆孔、鉸孔等工作，不同的僅僅是立柱的層數。從字面上理解，單立柱搖臂鉆床的立柱是單層的，雙立柱搖臂鉆床的立柱是雙層的。Z3040×13單立柱搖臂鉆床廣泛用于單件和中小批量生產中，加工范圍廣，可用來鉆削大型工件的各種螺釘口，螺紋釘孔、定位銷和油孔等。因其操作的靈活性和品質實用性深受中小加工企業的喜愛。

詳細參數數據如下表格：

主要技術參數	Z3040×13（單立柱）
最大鉆孔直徑	鑄鐵40 鋼件32
主軸中心至立柱母線距離	1300~360
主軸箱水平移動距離	950
主軸端面至底座工作面距離	1050~260
主軸行程	220（最大可改成280）
主軸圓錐孔	莫氏4號
主軸轉速(6級) r/min	75、135、240、350、590、1100
主軸進給量3級n	0.10 0.16 0.25
搖臂回轉角度°	360
主電機功率	2.2
升降電機功率	1.1
機床重量	1500
主機外形尺寸(長×寬×高)mm	1800×810×2200

搖臂鉆床的工作原理是：

搖臂鉆床一般電機、旋轉手輪、立柱、操作臺等部件組成。

立柱分為內立柱和外立柱，外立柱套固定在底盤上，內立柱固定在底盤內，外立柱套在內柱上，操作臺固定在內立柱上，并進行圓周旋轉。

搖臂的一端在內立柱一端進行固定，借助立柱的作用力，搖臂可沿內立柱垂直運動。松開固定件，搖臂繞內立柱可圓周運動同時鉆夾頭與搖臂是一個整體。

鉆夾頭固定在立柱的一側，主軸安裝另一端，主軸與其他部件配合安裝，手柄帶動主軸運動，主軸與皮帶輪進行對接，電機動力帶動皮帶運行。

皮帶帶動主軸做圓周運動，為了能夠加工不同種類的零件。 搖 臂可在手柄的作用下沿內立柱上下運動。

操作臺在外立柱為中心進行圓周運動，這樣搖臂鉆可以能夠加工各種工件，提高效率。搖臂鉆床中主軸搖臂的垂直運動回轉運動為手動調整。

工件加工時，主軸旋轉為主運動，豎向運動為進給運動，即通過手柄和部件做環繞運動。

如何操作Z3040×13單立柱搖臂鉆床？

1．工作前對所用鉆床和工卡量進行全面檢查，確認無誤時方可工作。

2. 嚴禁戴手套操作，女生發辮應挽在帽子內。

3．工件裝夾必須牢固可靠。鉆小件時，應用工具夾持，不準用手拿著鉆。

4．使用自動走刀時，要選好進給速度，調整好行程限位塊。手動進刀時，一般按照逐漸增壓和逐漸減壓原則進行，以免用必過猛造成事故。

5．鉆頭上繞有長鐵屑時，要停車清除。禁止用風吹、用手拉，要用刷子或鐵鉤清除。

6．精鉸深孔時，拔取圓器和銷棒，不可用力過猛，以免手撞在刀具上。

7．不準在旋轉的刀具下，翻轉、卡壓或測量工件。手不準觸摸旋轉的刀具。

8．使用搖臂鉆床時，橫臂回轉范圍內不準有障礙物。工作前，橫臂必須卡緊。

9．橫臂和工作臺上不準存放物件，被加工件必須按規定卡緊，以防工件移位造成重大人身傷害事故和設備事故。

10．工作結束時，將橫臂降到最低位置，主軸箱靠近立柱，并且都要卡緊。

操作完畢后如何進行保養工作？

1．清洗機床外表及死角，拆洗各罩蓋，要求內外清潔、無銹蝕、無黃袍，漆見本色鐵見光。清洗導軌面及清除工作臺面毛刺。檢查補齊螺釘、手球、手板，檢查各手柄靈活可靠性。

2．搖臂鉆床主軸進刀箱保養：檢查油質，保持良好，油量符合要求。清除主軸錐孔毛刺。清洗液壓變速系統、濾油網，調整油壓。

3．搖臂鉆床搖臂及升降夾緊機構檢查：檢查調整升降機構和夾緊機構達到靈敏可靠。

4．搖臂鉆床潤滑系統檢查：清洗油氈，要求油杯齊全、油路暢通，油窗明亮。

5．搖臂鉆床冷卻系統檢查：清洗冷卻泵、過濾器及冷卻液槽。檢查冷卻液管路，要求無漏水現象。

6．搖臂鉆床電器系統檢查：清掃電機及電器箱內外塵土。關閉電源,打開電器門蓋，檢查電器接頭和電器元件是否有松動、老化。檢查限位開關是否工作正常。開門斷電是否起到作用。檢查液壓系統是否正常，有無漏油現象。各電器控制開關是否正常。

維修拆卸時應遵循哪些順序？

1、切斷電源，拆下電機及有關電器原件。

2、從搖臂右端卸下主軸箱。

3、將搖臂支撐好吊穩，卸下升降機構。

4、吊出搖臂

5、吊出外立柱

如何擴大搖臂鉆床的使用范圍？

搖臂鉆床通過裝加一些簡單易行的輔助工具，就可以起到車床，銑床，鏜床的部分作用，解決生產加工中的一些難題。

1、將裝夾車刀的輔助工具固定在搖臂鉆床的主軸上，可以加工體積較大的工件上的某一部分的大孔端面。

2、制作一個用手動就可作直線進給運動的裝夾軸類零件的裝置，固定在搖臂鉆床的工作臺上，就可以在軸類工件上銑銷槽。

3、在工件上加工較大的孔時，如工件的體積大，外形復雜，不適宜在其他機床上加工，可做一個鏜桿裝人鉆床主軸內，安裝如鏜刀后即可加工。如在搖臂鉆床上鏜孔，立柱，搖臂，主軸箱應夾緊牢靠，防止在加工中因主軸擺動而損壞鏜刀。

4、在金屬板料或管臂上加工較大的孔，可在搖臂鉆床上使用專用工具進行切割。切割工具上裝夾兩把切刀，它比裝夾一把切刀力量要平衡，穩定性較好。效率可提高一倍，切割前在工件欲加工孔中心，先鉆銷一個與支承軸同直徑的孔，切割時支承軸伸進孔內起支撐作用。
