臺式鉆床簡稱臺鉆，是一種體積小巧，操作簡便，通常安裝在專用工作臺上使用的小型孔加工機床。臺式鉆床鉆孔直徑一般在13毫米以下，一般不超過25毫米。其主軸變速一般通過改變?nèi)菐г谒蛶л喩系奈恢脕?lái)實現，主軸進給靠手動操作。

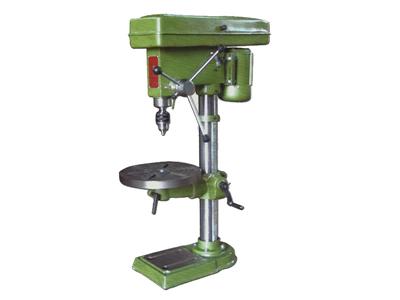

ST-16J臺式鉆床主要作中小型零件鉆孔、擴孔、絞孔、攻螺紋、刮平面等技工車間和機床修配車間使用，與國內外同類型機床比較，具有馬力小、剛度純、精度好，剛性好，操作方便，易于維護的特點。把精密彈性?shī)A頭的振動精度調節到0.01mm以下，就可以對玻璃等材料1mm以下的精密鉆孔加工。

ST-16J臺式鉆床有220V和380V兩種，以下參數為ST-16J（220V）的參數：

型號	ST-16J
最大鉆孔直徑	16
鉆夾頭尺寸	16
工作臺行程	360
工作臺尺寸	Φ312
主軸行程	85
主軸中心至立柱表面距離	182
主軸錐度	MT2
立柱直徑	74
主軸轉速范圍(r.p.m)	250-2600
底座尺寸	400*270
電動機功率	550W（220v）
總高 （mm)	990
凈重/毛重	50/53
包裝尺寸	800×470×300

關于鉆床：

1、鉆床：是鉗工常用的孔加工機床。

2、用途：可鉆孔、擴孔、锪孔、鉸孔、攻螺紋等。

3、種類：臺式鉆床、立式鉆床、搖臂鉆床等。

4、運動：主運動——主軸的旋轉運動、進給運動——主軸的上下軸向移動

運動原理：

1、傳動原理： (1)主運動：電機→主動帶輪→三角帶→從動帶輪→主軸。

(2)進給運動：進給手柄→齒輪→齒條→主軸。  2、鉆床升降調整：松開鎖緊手柄→搖動升降手柄→實現升降。

3、應用特點： 結構簡單，操作方便。鉆、擴孔直徑為12mm以下。

4、電器控制開關： 綠色開關→起動，紅色開關→停止。

5、鉆床維護保養：1）保持清潔；2）停車變速；3）避免鉆壞工作臺。

臺式鉆床附件內容：

1、鉆夾頭：夾持13mm以?xún)?nèi)直柄鉆頭，配以?shī)A頭匙用。 2、變徑套：裝夾13mm以上錐柄鉆頭，有1~5號莫氏鉆套。

操作臺式鉆床需要遵循哪些安全守則？

1、不準帶手套，校牌鉆孔，衣服袖口必須扎緊。

2、開動鉆床前，檢查是否有鉆夾頭鑰匙或斜鐵插在鉆軸上。

3、鉆孔時不可用手拉或用嘴吹切屑。

4、變速時必須停車后進行調整。

5、嚴禁在主軸旋轉狀態下裝拆、檢測工件。

6、清潔鉆床或加注滑油，必須切斷電源。

7、工件必須夾緊，孔將鉆穿時應減小進給力。

臺鉆使用非常方便，我廠臺鉆采用機械摩擦離合器使主軸正反轉工作，比普通電機正反轉工作更平穩，噪音更小，而且具有過載保護作用，離合器采用石棉絨摩擦材料，可進行強力攻絲，手柄操縱力小，手角度與長度可調節。

臺鉆主軸換向沖擊、振動小，機械磨擦離合器有過載保護作用、保護絲錐斷裂，廣泛應用于機械制造、儀器儀表、五金工具等行業。開始運作臺式鉆床前，需要先檢查主要鎖緊螺栓是否堅固，電源開關及線路是否良好，按規定穿著勞保用品，非攻絲工禁止操作，操作前必須在規定加油部位注入潤滑油、潤滑脂等，待該機運轉正常、靈活、可靠后方能操作。臺鉆操作時嚴禁戴手套，女員工長頭發者，必須挽入工作帽內。

臺鉆操作時排出的鐵屑鐵沫等，應留有空位或槽穴以方便雜物排出，隨時清理，每8-10個工件，要加一次潤滑油，根據工件要求，選擇機床的速度，以保證質量。有針對性地調節臺鉆適度快慢，操作中，如出現異常現象，應立即停止，禁止帶病操作，排除故障或修理時應切斷電源，待機床完全停止運轉，通知有關人員進行修理。禁止機器在轉動中進行修理。臺鉆工作完畢后，必須切斷電源，清理工作臺面，鐵屑及時清除，整理所做工件，材料定置堆放整齊，做好標識。

如何規范操作ST-16J小型臺鉆？

一、工作前必須穿好工作服，扎好袖口，不準圍圍巾，嚴禁戴手套，女生發辮應挽在帽子內。

二、要檢查設備上的防護、保險、信號裝置。機械傳動部分、電氣部分要有可靠的防護裝置。工、卡具是否完好，否則不準開動。

三、鉆床的平臺要緊住，工件要夾緊。鉆小件時，應用專用工具夾持，防止被加工件帶起旋轉，不準用手拿著或按著鉆孔。

四、手動進刀一般按逐漸增壓和減壓的原則進行，以免用力過猛造成事故。

五、調整鉆床速度、行程、裝夾工具和工件時，以及擦試鉆床時要停車進行。

六、鉆床開動后，不準觸運動著的工件、刀具和傳動部分。禁止隔著機床轉動部分傳遞或拿取工具等物品。

七、鉆頭上繞長屑時，要停車清除，禁止用口吹、手拉，應使用刷子或鐵鉤清除。

八、凡兩人或兩人以上在同一臺機床工作時，必須有一人負責安全，統一指揮，防止發生事故。

九、發現異常情況應立即停車，請有關人員進行檢查。

十、鉆床運轉時，不準離開工作崗位，因故要離開時必須停車并切斷電源。

十一、工作完后，關閉機床總閘，擦凈機床，清掃工作地點。

十二、 使用前要檢查鉆床各部件是否正常

十三、 鉆頭與工件必須裝夾緊固，不能用手握住工件，以免鉆頭旋轉引起傷人事故以及設備損壞事故。

十四、 集中精力操作，搖臂和拖板必須鎖緊后方可工作，裝卸鉆頭時不可用手錘和其他工具物件敲打，也不可借助主軸上下往返撞擊鉆頭，應用專用鑰匙和扳手來裝卸，鉆夾頭不得夾錐形柄鉆頭。

十五、 鉆薄板需加墊木板，鉆頭快要鉆透工件時，要輕施壓力，以免折斷鉆頭損壞設備或發生意外事故。

十六、 鉆頭在運轉時，禁止用棉紗和毛巾擦拭鉆床及清楚鐵屑。工作后鉆床必須擦拭干凈，切斷電源，零件堆放及工作場地保持整齊、整潔，認真做好交接班工作。
