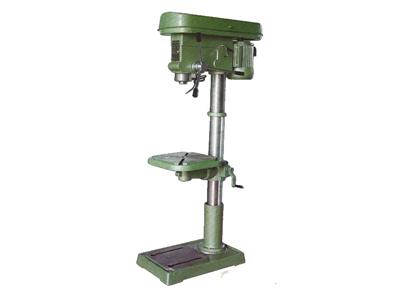

ST -25GF臺鉆有以下幾個部分構成：

1、主軸：搖臂鉆鉆床可直接裝鉆頭等刀具，旋轉鉆床需加上鉆夾頭及刀套方能夾主軸主要進行鉆孔直進刀。

2、馬達：電動馬達，產生旋轉功能。

3、床身：支撐馬達，主軸，變速箱，旋臂等部分的結構，可用來保持平穩防震。

4、工作臺：放置工件的平臺。

5、其它：油箱，水箱，操作手柄及按鈕

ST-25GF臺鉆是由電機做動力輸出，通過塔式皮帶輪，經過變速傳遞給主軸，主軸外面的是不會旋轉的只會直線運動的套筒，上面有齒條結構，和齒輪配合組成縱向進給機構，主軸裝在這個套筒里面，主軸能自由在套筒里面旋轉，但套筒的上下移動會帶動主軸的上下移動，里面的是一個有比較長滑移花鍵，主軸能在花鍵上自由上下移動，但要和花鍵一起旋轉，花鍵的上端上固定了一個空心塔式皮帶輪，鉆頭的動力就是這里傳進去的通過花鍵傳遞給主軸。ST-25GF臺鉆屬于小型臺鉆適用于金屬和其它材料商進行鉆、擴、鉸加工工序，它能廣泛地應用于單價或成批生產的儀表工業，機械制造和修配部門。

ST-25GF臺式鉆床主要參數（供大家參考）：

型號	ST-25GF
最大鉆孔直徑	25
鉆夾頭尺寸	16
工作臺行程	500
工作臺尺寸	360
主軸行程	115
主軸中心至立柱表面距離	224
主軸錐度	MT3
立柱直徑	Φ92
主軸轉速范圍(r.p.m)	160-2060
底座尺寸	380*580
電動機功率	1500W（380v）
總高	1750
凈重/毛重	154/173
包裝尺寸	777×386×1485

ST-25GF臺式鉆床是一臺應用廣泛的臺鉆。電動機通過五級變速帶輪，使主軸可變五種轉速，頭架可在圓立柱上面上下移動，并可繞圓立柱中心轉到任意位置進加工，調整到適當位置后用手柄鎖緊。如頭架要放低進，先把保險環調節到適當位置。用緊定鏍釘把它鎖緊，然后放松手柄，靠頭架自重落到保險環境，再把手柄板緊。工作臺可在圓立柱上下上下移動。并可繞立柱轉動到任意位置。工作臺座的鎖緊手柄。當松開鎖緊螺釘時，工作臺在垂直平面還可左右傾斜45度，工作較小時，可放在工作臺上鉆孔，當工作較大時，可把工作臺轉開，直接放在鉆床底面上鉆孔。

這種臺鉆靈活性較大，轉速快，生產效率好，使用方便，因而是零件加工，裝配和修理工作中常用的設備之一。但是由于構造簡單，變速部分直接用帶輪變速，轉速較快，一般在400r/min 以上，所以有些特殊材料或工藝需用低速加工的不適用。

臺式鉆床簡稱臺鉆，是一種體積小巧，操作簡便，通常安裝在專用工作臺上使用的小型孔加工機床。其主軸變速一般通過改變?nèi)菐г谒蛶л喩系奈恢脕韺?shí)現，主軸進給靠手動操作。

所以在操作ST-25GF臺式鉆床要知道以下安全守則：

一、工作前必須穿好工作服，扎好袖口，不準圍圍巾，嚴禁戴手套，女生發辮應挽在帽子內。

二、要檢查設備上的防護、保險、信號裝置。機械傳動部分、電氣部分要有可靠的防護裝置。工、卡具是否完好，否則不準開動。

三、鉆床的平臺要緊住，工件要夾緊。鉆小件時，應用專用工具夾持，防止被加工件帶起旋轉，不準用手拿著或按著鉆孔。

四、手動進刀一般按逐漸增壓和減壓的原則進行，以免用力過猛造成事故。

五、調整鉆床速度、行程、裝夾工具和工件時，以及擦試鉆床時要停車進行。

六、鉆床開動后，不準觸運動著的工件、刀具和傳動部分。禁止隔著機床轉動部分傳遞或拿取工具等物品。

七、鉆頭上繞長屑時，要停車清除，禁止用口吹、手拉，應使用刷子或鐵鉤清除。

八、凡兩人或兩人以上在同一臺機床工作時，必須有一人負責安全，統一指揮，防止發生事故。

九、發現異常情況應立即停車，請有關人員進行檢查。

十、鉆床運轉時，不準離開工作崗位，因故要離開時必須停車并切斷電源。

十一、工作完后，關閉機床總閘，擦凈機床，清掃工作地點。

十二、使用前要檢查鉆床各部件是否正常

十三、鉆頭與工件必須裝夾緊固，不能用手握住工件，以免鉆頭旋轉引起傷人事故以及設備損壞事故。

十四、集中精力操作，搖臂和拖板必須鎖緊后方可工作，裝卸鉆頭時不可用手錘和其他工具物件敲打，也不可借助主軸上下往返撞擊鉆頭，應用專用鑰匙和扳手來裝卸，鉆夾頭不得夾錐形柄鉆頭。

十五、鉆薄板需加墊木板，鉆頭快要鉆透工件時，要輕施壓力，以免折斷鉆頭損壞設備或發生意外事故。

十六、 鉆頭在運轉時，禁止用棉紗和毛巾擦拭鉆床及清楚鐵屑。工作后鉆床必須擦拭干凈，切斷電源，零件堆放及工作場地保持整齊、整潔，認真做好交接班工作。

臺式鉆床的安全使用是很重要的需放在心上。

那么臺式鉆床主要是用來做什么的呢？

臺式鉆床主要作中小型零件鉆孔、擴孔、絞孔、攻螺紋、刮平面等技工車間和機床修配車間使用，與國內外同類型機床比較，具有馬力小、剛度純、精度好，剛性好，操作方便，易于維護的特點。
