主要參數：

型 號	C41-25kg單體式空氣錘
落下部分質量	25
打擊能量	0.27
打擊次數（Min-1）	250
工作區間高度	240
錘桿中心線至錘身距離	200
可鍛毛坯方長(mm×mm)	40*40
可鍛毛坯 圓	Φ45
電機功率	2.2
整機重量	760
電機轉速(r.p.m)	1440
砧座	一體機
機器外型尺寸	800×410×1213

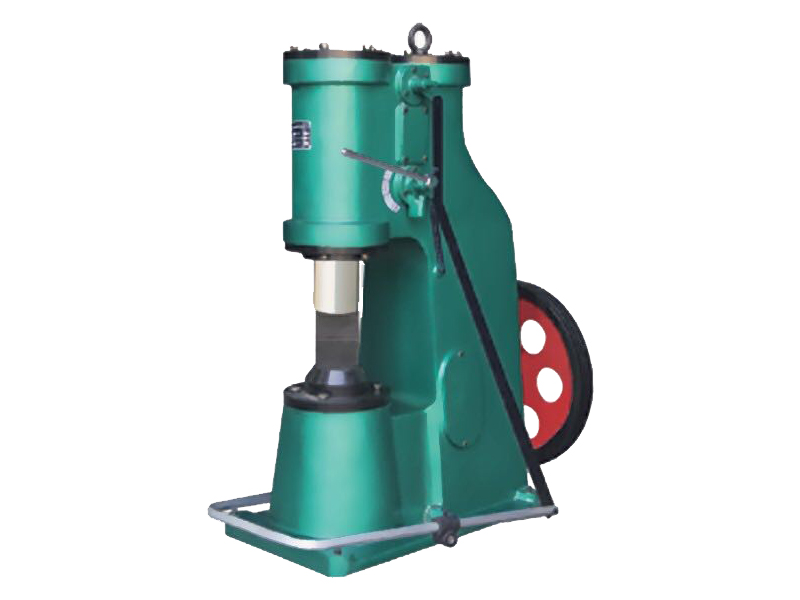

主要由機架、傳動機構、壓縮缸和工作缸、壓縮活塞、落下部分、配氣機構和砧座等部分組成。

機架是空氣錘的主體，在機架上面安裝有電動機，傳動裝置，工作機構和操縱機構，這些機構在機架上緊湊組合成一個整體。

傳動機構包括減速器、曲軸、連桿系統。它把電動機的旋轉運動轉變成壓縮活塞的上下往復運動。

壓縮缸和工作缸的上下部和上下旋閥連通，通過壓縮活塞的上下運動產生壓縮空氣驅動工作活塞上下運動。

落下部分由工作活塞、錘桿和上砧等組成，錘桿和工作活塞為一整體，為使其重量符合技術規格嗎，可制作成空心件，錘桿與錘頭的連接是用燕尾槽和楔鐵連接。

配氣機構由上氣道中上旋閥，下氣道中的下旋閥，操作手柄或腳踏杠桿組成，通過配氣機構來控制各種動作的砧座，砧座上面安裝著砧墊和下砧，為了滿足鍛造的穩定性，砧座的質量要求是落下部分質量的12-15倍，它安裝在堅固的鋼筋水泥基礎上，其間墊有墊木，可消除錘擊時產生的震動。廣泛應用于五金工具、醫療器械、金銀加工、制造業、農機具及銅管廠等行業。

錘桿的故障原因分析

錘桿有漏氣漏油征象孕育產生緣故原由密封圈磨損后孕育產生直槽。拉力彈簧折斷。消除的要領將錘桿和導套共同卸下取出密封圈削去磨損部門，在裝入導程內以涂刮 修。利用油石仔細將損毛病磨光之。

導程螺桿折斷螺母松動或受力不勻。每每將導程螺母搬緊。墊片已破壞。砧墊下沉，錘頭與導程撞擊。錘桿與事情缸蓋碰撞事情缸蓋有漏氣或墊片破壞。事情缸緩沖部門的止 回閥破壞。錘桿上升不降導板磨毛后卡住錘頭的導桿鐓粗。漲圈折斷后，入氣口時。砧塊斜楔脫出與導板相碰起毛。 事情缸發熱高出劃定溫度100度新?lián)Q漲圈受力不勻潤滑油失常。

提錘時間過久新?lián)Q漲圈配裝時，必須嚴格按尺度檢查將潤滑油管干凈并干凈查抄止回閥 是否失靈或油液調治器失靈等應修復。 只管即便收縮提錘的時間。將導板破壞部門用油石磨光或換新導板，如錘桿鐓粗應上機床磨削。

必須將氣閥卸下，用東西取出?？蓪О逍断履トッ蹋⑿毙ㄐ迯?。查抄缸蓋漏氣的緣故原由或調解新墊片 將事情缸蓋卸下檢修止回閥，使破壞 部門修復。變更新墊片必須把砧塊鏡面調解到劃定高度 錘桿受損起槽或碰毛。變更新彈簧。

夏季的預熱處理時間為多久？

1、開錘工除服從《鍛造工安全操作范例》外，并嚴格服從下列規定。

2、開錘工必須相識本班次生產鍛件的根本工藝。事情前必須對錘頭和砧子做預熱處理懲罰。開機先空轉試車，空車時間一樣平常冬季5-10分鐘，夏季2-3分鐘。

3、鍛錘開動后做到查抄鍛錘運轉聲音是否正常，過細錘頭楔子是否露頭松動，發明問題要及時停錘查抄。

4、事情中開錘工要服從掌鉗工的統一指揮。開錘時必須控制錘頭的行程高度，并過細觀察工件變形環境和在錘砧上的位置。“停”的口令有掌鉗工發出。如遇到錘上其他人員喊“停”時，開錘工也應立刻制止事情。

5、高溫的坯料和鍛件在舉行鍛打時，開錘工必須先輕擊后重擊。嚴禁鍛打過燒和低于終鍛溫度的坯料。

6、開錘工在下列環境下，嚴禁開錘鍛打：(1)工件處于更位進程中或未放安穩。 (2)鉗子夾不住工件或工件松動。(3)空錘時或遇到妨礙險情時。(4)本班組別的工序不能正常生產時。(5)同機錘上其他人員違規操作時。
