主要參數：

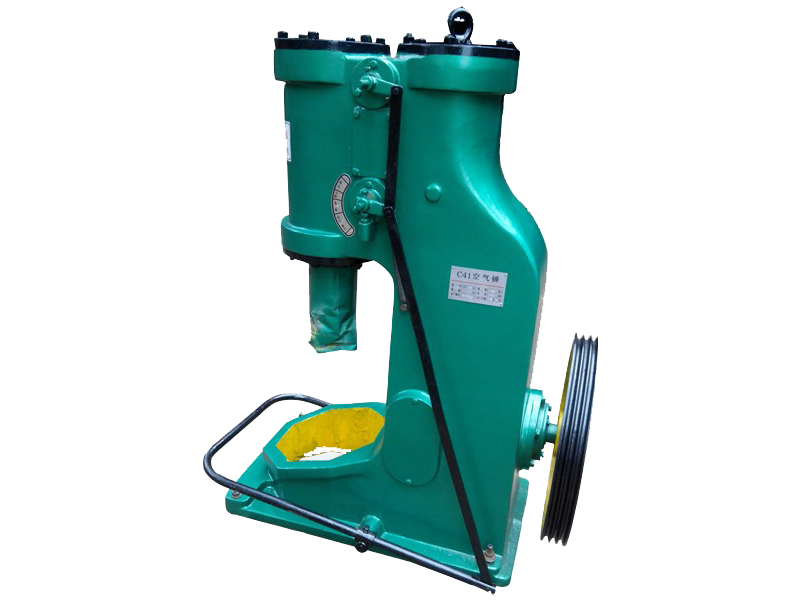

型號	C41-25kg分體式空氣錘
落下部分質量	25
打擊能量	0.27
打擊次數（Min-1）	250
工作區間高度	240
錘桿中心線至錘身距離	200
可鍛毛坯方長(mm×mm)	40*40
可鍛毛坯 圓	Φ45
電機功率	2.2
砧座重量	250
電機轉速(r.p.m)	1440
整機重量	760
機器外型尺寸	800×410×1213

詳細介紹：

本機是自由鍛造設備的一種.有兩個汽缸.壓縮缸將空氣壓縮，通過分配閥送入工作汽缸，推動活塞連同錘頭作上下運動起錘擊作用.操作靈活，該機種適用于各種自由鍛造: 如延伸、鐓粗、沖孔、剪切、 鍛焊、扭轉、彎曲等，使用墊模即可進行各種開式模鍛。

主要結構：

空氣錘主要由機架、傳動機構、壓縮缸和工作缸、壓縮活塞、落下部分、配氣機構和砧座等部分組成。

機架

機架是空氣錘的主體，在機架上面安裝有電動機，傳動裝置，工作機構和操縱機構，這些機構在機架上緊湊組合成一個整體。

傳動機構

傳動機構包括減速器、曲軸、連桿系統。它把電動機的旋轉運動轉變成壓縮活塞的上下往復運動。

壓縮缸和工作缸

壓縮缸和工作缸的上下部和上下旋閥連通，通過壓縮活塞的上下運動產生壓縮空氣驅動工作活塞上下運動。

落下部分

落下部分由工作活塞、錘桿和上砧等組成，錘桿和工作活塞為一整體，為使其重量符合技術規格嗎，可制作成空心件，錘桿與錘頭的連接是用燕尾槽和楔鐵連接。

配氣機構

配氣機構由上氣道中上旋閥，下氣道中的下旋閥，操作手柄或腳踏杠桿組成，通過配氣機構來控制各種動作的砧座

砧座上面安裝著砧墊和下砧，為了滿足鍛造的穩定性，砧座的質量要求是落下部分質量的12-15倍，它安裝在堅固的鋼筋水泥基礎上，其間墊有墊木，可消除錘擊時產生的震動。

工作原理

電動機通過減速機構和曲柄，連桿帶動壓縮氣缸的壓縮活塞上下運動，產生壓縮空氣。當壓縮缸的上下氣道與大氣相通時，壓縮空氣不進入工作缸，電機空轉，錘頭不工作，通過手柄或腳踏桿操縱上下旋閥，使壓縮空氣進入工作氣缸的上部或下部，推動工作活塞上下運動，從而帶動錘頭及上砥鐵的上升或下降，完成各種打擊動作。旋閥與兩個氣缸之間有四種連通方式，可以產生提錘、連打、下壓、空轉四種動作。

特點

⒈以壓縮空氣為動力，滿足安全生產的需要敲擊力度與打擊頻率可通過調節氣壓控制

⒉使用機身材質為鑄鐵，大噸位空氣錘砧做材質為鑄鋼

⒊機構簡單、不易損壞

廣泛應用于五金工具、醫療器械、 金銀加工、制造業、農機具 及銅管廠等行業。

安全操作標準和行為規范

一、一般要求

1、必須經過培訓，熟練掌握空氣錘的“結構、性能、基本原理”，做到“會使用、會維修、會保養、會處理一般性故障”。經考試合格并取得合格證后方可上崗操作。

2、知曉操作及安全設施的維護保養工作。

二、開機前檢查

1、工作前要檢查氣錘各聯結部及螺釘結合處，發現問題及時處理。

2、空氣錘開動前要檢查油泵油量，用手搖動油泵手柄，使各潤滑處有適當油量。

三、鍛打作業

1、開車前將手柄放在空轉位置上，用手盤車再進行開車，空轉 l～2分鐘再進行工作。冬天要將拉桿烤熱。

2、在工作中經常注意機器的振動及油路是否暢通。各部溫度是否正常，氣缸溫度不準超過45℃，滑動軸承不準超過55℃，滾動軸承不準超過60℃。

3、嚴禁冷鍛或空錘打砧子。鍛件超過800℃時剁子和摔子冬天要先用火烤熱再使用。

4、鍛打料坯范圍：方料：130X130(mm)，園料：φ145mm。

5、氣錘在連續工作時，錘頭在上方停留不可超過1分鐘。

6、剁料及沖引時 , 必須將剁刀及沖子上的油、水擦拭干凈 ,剁刀必須拿正 , 不可歪斜。

7、使用腳踏開錘時，特別在測量工件時，應將腳離開腳踏開關，以防誤踏失事。

四、行為規范

1、鍛打過程中 , 嚴禁往基礎面上塞放墊鐵 , 待錘頭懸起平穩時方可放置墊鐵。

2、在鍛打工件時，必須注意夾持工具夾持工件的位置，以免錘頭落下打飛夾持工具。

3、錘頭沒停穩前不得直接用手伸進錘頭行程內取放工具。

4、空氣錘經常保持清潔，定期擦洗各部件，減速箱的油每半年更換一次，軸頸處經常加黃油。

5、切斷料頭時，在飛出方向不應站人。

6、不得用腳推擋剛鍛完的鍛件，紅熱工件、工具應放在指定地點，不準隨意亂放。7、當天工作結束后，必須清理工具和保養設備。

錘頭斜度與錐度有什么區別？

斜度

斜度是指一個直線對平面的傾斜程度。工程上用直角三角形對邊與鄰邊的比值來表示，并固定把比例前項化為1而寫成1 : n的形式。

錐度

錐度是指圓錐的底圓直徑D與高度H之比，錐度也可寫成1 : n的形式。 斜度即：tgα=H/L=1/100     錐度：K=D/L=(D-d)/l=2tgα 斜度是高長之比，錐度是直徑和長度只比圓椎的底面圓半經或圓椎高的比值半徑值為1個單位。

錐度1:15就是一個直角三角形，一個直邊為0.5，另一個直邊為15長，斜邊與15直邊的夾角為錐角的1/2。斜度1:100就是一個直角三角形，一個直邊為1，另一個直邊為100長，斜邊與100直邊的夾角為斜角。 斜度、錐度、錐角、半錐角。這四個概念的工程上是經常遇到的。而現在用比較多的是錐度和半錐角。 斜度=1：n時，錐度就為1：n/2。錐角為α時，半錐角即為α/2。

斜度是指一直線對另一直線（或平面）的傾斜程度。斜度α=H：L=1：n。

錐度是指圓錐的底面直徑與錐體高度之比，如果是圓臺，則為上、下兩底圓的直徑差與錐臺高度之比值。

如：

1：3斜度的時候，在A點的水平線上截取的是三個單位的長度，還要在高度方向BC取一個單位的長度，這樣就滿足了斜度定義的要求。即AC的斜度=H：L=1：3。否則你就不知道你畫出來的AC的斜度是多少。

同理1：3錐度的時候，由A點的水平線上截取的是六個單位的長度，還要在AM垂直方向MB、MC各取一個單位的長度，這樣就滿足了錐度定義的要求。

即AB與AC的錐度= BC：AM=2：6=1：3。

斜度，一般用于非圓錐狀（零件），是構成斜面（斜線）的兩個直角邊之比（比值）；



錐度，一般用于圓錐狀（零件），是直徑差與所夾錐軸線長度之比（比值）；圓錐母線的錐度是斜度的2倍。在工程、機械行業，斜度和錐度都小于1。
