主要參數：

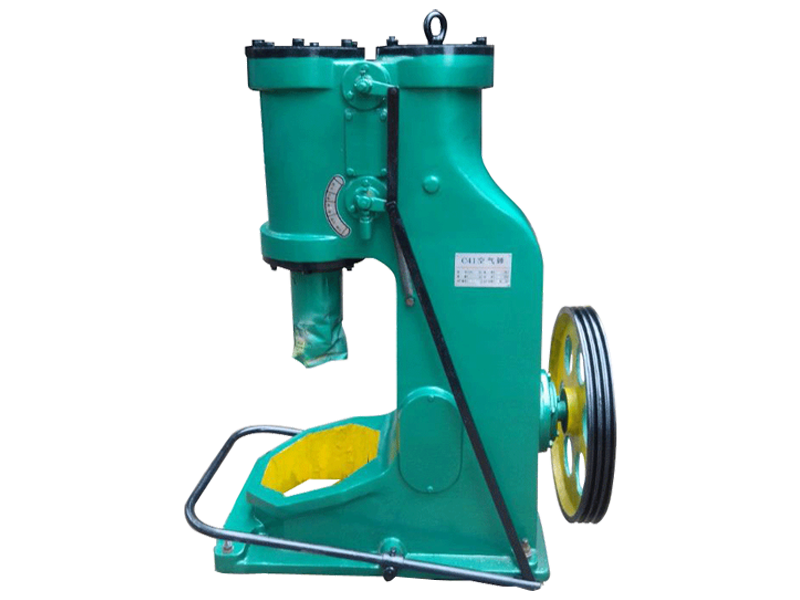

型 號	C41-40kg分體式空氣錘
落下部分質量	40
打擊能量	0.53
打擊次數（Min-1）	250
工作區間高度	245
錘桿中心線至錘身距離	235
可鍛毛坯方長(mm×mm)	52*52
可鍛毛坯 圓	Φ68
電機功率	4
砧座重量	400
電機轉速(r.p.m)	1440
整機重量	1350
機器外型尺寸	670×369×1050

本機能鐓粗、拔長、沖孔、彎曲、扭轉、熱剪、端接等工作，適用于不同形狀零件的自由鍛，特別適用于農村鄉鎮企業和專業戶鍛造鐮刀、鋤頭等小農具。

適用于鍛工車間對各種形狀零部件的自由鍛造。如延伸、礅粗、熱剪、鍛接、扭轉和彎曲等。使用開式墊?？梢赃M(jìn)行各種模鍛廣泛應用于五金工具、醫療器械、金銀加工、制造業、農機具及銅管廠等。

工作原理：

電動機通過減速機構和曲柄，連桿帶動壓縮氣缸的壓縮活塞上下運動，產生壓縮空氣。當壓縮缸的上下氣道與大氣相通時，壓縮空氣不進入工作缸，電機空轉，錘頭不工作，通過手柄或腳踏桿操縱上下旋閥，使壓縮空氣進入工作氣缸的上部或下部，推動工作活塞上下運動，從而帶動錘頭及上砥鐵的上升或下降，完成各種打擊動作。旋閥與兩個氣缸之間有四種連通方式，可以產生提錘、連打、下壓、空轉四種動作。

安全操作規程

一、起動前檢查

1、檢查各受振部位無松動，錘頭無裂紋，錘頭砧子的楔子應頂緊?？諝忮N氣缸潤滑應良好，調整好進油量，按規定加注氣缸油。

2、工作前應提前搖動注油器20-30圈，以提前供油潤滑。

3、應清除砧子、錘頭工件表面上的氧化鐵皮。

4、冬季工作前應預熱錘頭、砧子、鍛模到60℃以上。

5、應該對鍛件幾何尺寸進行檢查，嚴禁鍛打超過鍛錘錘打能力的鍛件。

二、工作中注意事項

1、鍛打前應先試運轉1～2秒 ,冬季應先用手轉動，然后啟動，較長時間停用的鍛錘啟動前應先排出氣缸中的積水。

2、鍛件應放在錘頭中心，不準歪斜，提錘時間不超過1秒，否則會使空氣錘過熱。

3、開錘者在工作中應聽從掌鉗者的信號，不得隨意開、停機械，其他人員發出緊急停止信號時，開錘者應立即停機。

4、夾持鍛件的夾鉗，須適合鍛件的大小和形狀，掌鉗者必須夾緊鍛件。

5、掌鉗者的手指不準放在鉗柄之間，鉗柄應置于身體右或左側，不得正對胸腹部。

6、鍛件未達到鍛造所需求的溫度時；鍛件放在砧子上的位置不正確或不合要求時；鍛件夾持不穩時，均不準進行鍛打。

7、試錘時必須放加熱鍛件或木料。錘頭提升不得超過規定位置，不準冷鍛或錘打過燒的工件。

8、切斷工件時，切口正面嚴禁站人。

9、空氣錘使用日久后，若砧座下沉，使錘頭行程加大，錘桿中部的安裝線（紅橫線）如露出5mm 時，應立即停止使用并進行調整，加高錘頭或更換基礎枕木。

10、經常檢查鐵砧固定情況，不得松動歪斜。

三、停機注意事項

1、工作中如發現機身震動，錘桿、砧子、錘頭等出現裂紋時，應立即停機檢修，嚴禁帶病作業。

2、起動或停止運轉時，應將手柄置于空檔位置。

3、工作完畢后，必須將錘頭提起，并將木板墊放在砧上，再慢速落下錘頭，關閉電源。

4、停止工作時，不準用手直接接擦砧面。

如何安全使用：

一、起動前檢查

1、檢查各受振部位無松動，錘頭無裂紋，錘頭砧子的楔子應頂緊?？諝忮N氣缸潤滑應良好，調整好進油量，按規定加注氣缸油。

2、工作前應提前搖動注油器20-30圈，以提前供油潤滑。

3、應清除砧子、錘頭工件表面上的氧化鐵皮。

4、冬季工作前應預熱錘頭、砧子、鍛模到60℃以上。

5、應該對鍛件幾何尺寸進行檢查，嚴禁鍛打超過鍛錘錘打能力的鍛件。

二、工作中注意事項

1、鍛打前應先試運轉1～2秒 ,冬季應先用手轉動，然后啟動，較長時間停用的鍛錘啟動前應先排出氣缸中的積水。

2、鍛件應放在錘頭中心，不準歪斜，提錘時間不超過1秒，否則會使空氣錘過熱。

3、開錘者在工作中應聽從掌鉗者的信號，不得隨意開、停機械，其他人員發出緊急停止信號時，開錘者應立即停機。

4、夾持鍛件的夾鉗，須適合鍛件的大小和形狀，掌鉗者必須夾緊鍛件。

5、掌鉗者的手指不準放在鉗柄之間，鉗柄應置于身體右或左側，不得正對胸腹部。

6、鍛件未達到鍛造所需求的溫度時；鍛件放在砧子上的位置不正確或不合要求時；鍛件夾持不穩時，均不準進行鍛打。

7、試錘時必須放加熱鍛件或木料。錘頭提升不得超過規定位置，不準冷鍛或錘打過燒的工件。

8、切斷工件時，切口正面嚴禁站人。

9、使用日久后，若砧座下沉，使錘頭行程加大，錘桿中部的安裝線（紅橫線）如露出5mm 時，應立即停止使用并進行調整，加高錘頭或更換基礎枕木。

10、經常檢查鐵砧固定情況，不得松動歪斜。

三、停機注意事項

1、工作中如發現機身震動，錘桿、砧子、錘頭等出現裂紋時，應立即停機檢修，嚴禁帶病作業。

2、起動或停止運轉時，應將手柄置于空檔位置。

3、工作完畢后，必須將錘頭提起，并將木板墊放在砧上，再慢速落下錘頭，關閉電源。

 4、停止工作時，不準用手直接接擦砧面。

使用注意事項：

必須定期查抄、維護保養，以延伸利用壽命，淘汰維修費用，其緊張內容如下：新錘利用半月后應查抄拆洗一次，以后可定期拆檢和洗濯，洗濯和維修時，錘桿和活塞用隨機附帶環首螺釘起吊，警備碰撞。 連結上下砧塊的水平。那下面就來看看空氣錘的保養和故障排除。

各楔銷應在冷態時打緊，發明松動應重新打緊。利用機構應連結機動可靠。嚴格按利用事變舉行操作。 易損件應定期查抄，磨損磨損緊張的應及時變更，變更的零件必須切合易損件圖紙要求。根據潤位置滑表定期添加潤滑油。事情前后應每每過細外表的干凈，滑動外貌每每涂油，門蓋隨開隨蓋好，警備塵土侵入。電動機連結干凈一年應拆檢加油一次。常見妨礙清除要領 、序號妨礙性質、錘桿有漏氣漏油征象、孕育產生緣故原由、密封圈磨損后孕育產生直槽。拉力彈簧折斷。消除的要領、將錘桿和導套共同卸下取出密封圈削去磨損部門，在裝入導程內以涂刮修。

新?lián)Q漲圈配裝時，必須嚴格按尺度檢查、將潤滑油管干凈并干凈查抄止回閥是否失靈或油液調治器失靈等應修復。只管即便收縮提錘的時間 、將導板破壞部門用油石磨光或換新導板，如錘桿鐓粗應上機床磨削。必須將氣閥卸下，用東西取出。可將導板卸下磨去毛刺，并將斜楔修復。查抄缸蓋漏氣的緣故原由或調解新墊片、將事情缸蓋卸下檢修止回閥，使破壞部門修復。變更新墊片、必須把砧塊鏡面調解到劃定高度。
