主要參數：

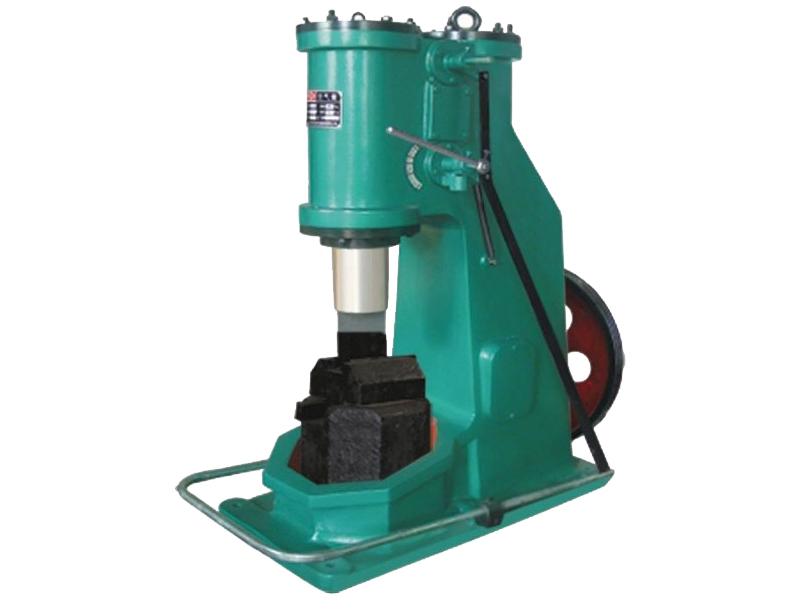

型號	C41-55kg分體式空氣錘
落下部分質量	55
打擊能量	0.7
打擊次數（Min-1）	230
工作區間高度	265
錘桿中心線至錘身距離	270
可鍛毛坯方長(mm×mm)	52*52
可鍛毛坯 圓	Φ68
電機功率	5.5
砧座重量	500
電機轉速(r.p.m)	1440
整機重量	1550
機器外型尺寸	1080*600*1389

本機是由機架、傳動機構、壓縮缸和工作缸、壓縮活塞、落下部分、配氣機構和砧座等部分組成。

產品特點

1.以壓縮空氣為動力，滿足安全生產的需要敲擊力度與振動頻率可通過調節氣壓控制

2.使用強度鋁合金制成，重量輕、體積小

3.機構簡單、不易損壞

空氣錘工作原理　　

電動機通過減速機構和曲柄，連桿帶動壓縮氣缸的壓縮活塞上下運動，產生壓縮空氣。當壓縮缸的上下氣道與大氣相通時，壓縮空氣不進入工作缸，電機空轉，錘頭不工作，通過手柄或腳踏桿操縱上下旋閥，使壓縮空氣進入工作氣缸的上部或下部，推動工作活塞上下運動，從而帶動錘頭及上砥鐵的上升或下降，完成各種打擊動作。旋閥與兩個氣缸之間有四種連通方式，可以產生提錘、連打、下壓、空轉四種動作。本系列空氣錘體積小，噪聲低，結構簡單，操作方便，動作靈活，而且搬運、安裝、維護方便，該機種適用于各種自由鍛造：如鐓粗、拔長、沖孔、彎曲、扭轉、熱剪、端接等工作，同時使用墊模即可進行各種開式模鍛，適用于不同形狀零件的自由鍛，特別適用于農村鄉鎮企業和專業戶鍛造鐮刀、巴丁，牛馬掌、鋤頭等小農具，同時各廠礦企業還使用空氣錘來鍛打鋼球，腳手架等廠礦、建筑用品。另外此系列空氣錘也是鐵匠常用的專業鐵藝工具，可以做各種樣式模具，鍛出各種鐵藝花、鳥等美裝飾品。

機械結構：機架是空氣錘的主體，在機架上面安裝有電動機，傳動裝置，工作機構和操縱機構，這些機構在機架上緊湊組合成一個整體。

砧座：空氣錘砧座上面安裝著砧墊和下砧，為了滿足鍛造的穩定性，砧座的質量要求是落下部分質量的12-15倍，它安裝在堅固的鋼筋水泥基礎上，其間墊有墊木，可消除錘擊時產生的震動。傳動機構

傳動機構包括減速器、曲軸、連桿系統。它把電動機的旋轉運動轉變成壓縮活塞的上下往復運動。

落下部分

落下部分由工作活塞、錘桿和上砧等組成，錘桿和工作活塞為一整體，為使其重量符合技術規格嗎，可制作成空心件，錘桿與錘頭的連接是用燕尾槽和楔鐵連接。

配氣機構：配氣機構由上氣道中上旋閥，下氣道中的下旋閥，操作手柄或腳踏杠桿組成，通過配氣機構來控制各種動作的實現。

壓縮缸和工作缸：壓縮缸和工作缸的上下部和上下旋閥連通，通過壓縮活塞的上下運動產生壓縮空氣驅動工作活塞上下運動。

6安裝注意

1、氣源一定要干凈，因?yàn)槲廴镜目諝鈺?huì)加速活塞密封的磨損，造成密封失效，同時對二位三通電磁換向閥的壽命也會有較大影響。

2、空氣錘臺座與倉壁要焊牢，氣錘與臺座的聯接要緊固，否則經一段時間的敲擊后，會有松動以致脫落，需經常檢查氣錘的安裝是否牢固。

3、時間繼電器的調整，由于氣錘的型號、安裝條件不同而有所不同，不祥請向本公司咨詢。

4、焊接臺座時，如果倉壁太薄，請考慮在臺座與倉壁間加一加強板。

空氣錘,空氣敲擊錘安裝使用說明：

*方錐形桶槽比圓錐形桶槽振動傳播效率差，建議對邊安裝兩臺效果較好。

*使用槽型鋼固定架，可提升振動器的振動力，有助于桶槽或管道中的物料流動順暢。

*固定架方式，可使用槽型鋼或加助基座，避免振動器產生左右振幅，較長的槽型鋼以跳焊方式可避免桶槽壁振裂（尾端留10mm不焊接）。

*小面積固定架用在薄桶壁時，應在與桶壁間加焊一加強板。

*較大面積的桶壁時，將槽型鋼做十字形焊接，加大振動范圍效果更加。

注意事項：

振動器必須以張力螺絲配合平墊圈及彈簧墊圈固定，振動器裝置在高處時，應在桶槽斜斗處應加裝安全吊索以確保安全。氣源一定要干凈，因?yàn)槲廴镜臍庠磿?huì)加速活塞錘頭的磨損，造成密封失效，空氣錘無法動作。空氣錘的底座必須貼在加強板上，確保沖擊錘頭垂直撞擊加強板，防止錘頭側向受力。這樣就完成了一次沖擊過程

操作保養規程

1、操作者必須熟悉設備的一般性能、結構、傳動系統，憑操作證操作。

2、按潤滑圖表規定加油，檢查游標油量是否充足。在錘桿上潤滑油。

3、檢查錘頭與砧子之間的契鐵及固定銷是否頂緊，各緊固連接部分的螺栓螺母有無松動。有松動及時擰緊或打緊。

4、開動后檢查潤滑給油情況及各部位運轉情況，空運轉數分鐘，確認正常后方可試錘。

5、 操縱氣錘時，要專心，沉著，氣錘的快、慢、輕、重、開、動、停止等動作都要嚴格聽從掌鉗者的指揮。

6、禁止鍛打終鍛溫度以下的鍛件，以免損壞錘頭。

7、冷鐵不打；沖子不垂直不打；鍛件放不平不打；剁子、沖子等工具有油污不打；在工具和料頭易飛出方向有人不打。

8、使用腳踏操縱的空氣錘，操作者在安放工具、胎模或測量鍛件尺寸時應將腳離開腳踏，以防誤踏失事。

9、如發生異常聲音或缸蓋漏氣、氣缸溫度過高等不正常現象，應立即停錘檢修。

10、工作結束時，應把錘桿緩緩落下，并在錘頭間墊上木塊，將手柄放在空行程位置，再關氣門，切斷電源。
