技術參數：

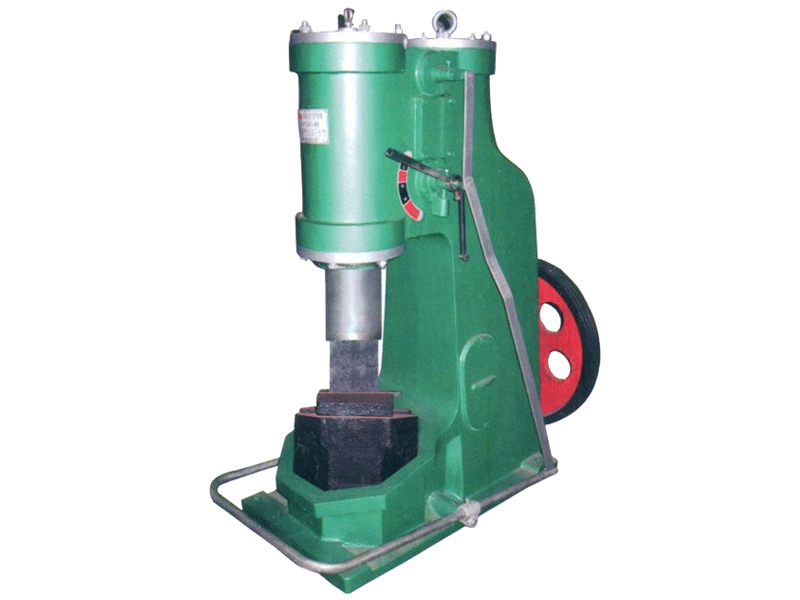

型 號	C41-65kg分體式空氣錘
落下部分質量	65
打擊能量	0.85
打擊次數（Min-1）	200
工作區間高度	280
錘桿中心線至錘身距離	280
可鍛毛坯方長(mm×mm)	65*65
可鍛毛坯 圓	Φ85
電機功率	7.5
砧座重量	600
電機轉速(r.p.m)	1440
整機重量	2580
機器外型尺寸	1420x820x1785

定義:自由鍛造機器的一種.有兩個汽缸.壓縮汽缸將空氣壓縮，通過分配閥送入工作汽缸，推動活塞連同錘頭作上下運動起錘擊作用.操作靈活，廣泛用于中小型鍛件的生產。

特點:

⒉ 壓縮空氣為動力，滿足安全生產的需要敲擊力度與振動頻率可通過調節氣壓控制

⒉使用超強度鋁合金制成，重量輕、體積小。

⒊機構簡單、不易損壞

主要由機架、傳動機構、壓縮缸和工作缸、壓縮活塞、落下部分、配氣機構和砧座等部分組成。

機架是空氣錘的主體，在機架上面安裝有電動機，傳動裝置，工作機構和操縱機構，這些機構在機架上緊湊組合成一個整體。

傳動機構包括減速器、曲軸、連桿系統。它把電動機的旋轉運動轉變成壓縮活塞的上下往復運動。

壓縮缸和工作缸的上下部和上下旋閥連通，瓦房店機床通過壓縮活塞的上下運動產生壓縮空氣驅動工作活塞上下運動。

落下部分由工作活塞、錘桿和上砧等組成，錘桿和工作活塞為一整體，為使其重量符合技術規格嗎，可制作成空心件，錘桿與錘頭的連接是用燕尾槽和楔鐵連接。

配氣機構由上氣道中上旋閥，下氣道中的下旋閥，操作手柄或腳踏杠桿組成，通過配氣機構來控制各種動作的實現。

砧座上面安裝著砧墊和下砧，為了滿足鍛造的穩定性，砧座的質量要求是落下部分質量的12-15倍，它安裝在堅固的鋼筋水泥基礎上，其間墊有墊木，可消除錘擊時產生的震動。

4工作原理

電動機通過減速機構和曲柄，沈陽機床連桿帶動壓縮氣缸的壓縮活塞上下運動，產生壓縮空氣。當壓縮缸的上下氣道與大氣相通時，壓縮空氣不進入工作缸，電機空轉，錘頭不工作，通過手柄或腳踏桿操縱上下旋閥，使壓縮空氣進入工作氣缸的上部或下部，推動工作活塞上下運動，從而帶動錘頭及上砥鐵的上升或下降，完成各種打擊動作。旋閥與兩個氣缸之間有四種連通方式，可以產生提錘、連打、下壓、空轉四種動作。

空氣錘分三級保養，即日常維護保養、一級保養和二級保養。

1、日常維護保養 日常維護保養在班前、班后由操作工人進行。班中嚴格執行使用規則，如設備發生故障，應及時排除并認真做好交接班記錄。

 班前：將錘桿外露部分擦凈，按潤滑規定給油，檢查安全防護裝置，并空運轉試車，檢查運轉情況。

班后：清理氧化皮及料頭，擦拭錘身及空氣錘各外邊面

2、一級保養 鍛錘累計運轉2500小時左右進行一次一級保養。操作工人應對設備進行局部解體和檢查，其內容及要求如下：

（1）徹底擦洗空氣錘外表及死角，各罩殼做到內外清潔。

（2）擦洗錘桿，并檢查錘桿和錘頭有無裂紋，修整磕碰研傷痕跡。

（3）檢查下砧塊和砧座有無裂紋。

（4）修整各緊固楔鐵，使其緊固可靠。

（5）操縱機構各連接處要擦凈注油，做到操縱靈活。

（6）檢查并擰緊地腳螺栓，上、下缸蓋和電機座及各固定螺栓。

（7）清洗油泵及過濾網，檢查疏通油路，清除漏油。

（8）空氣錘要緊固連桿螺栓，并清掃配電箱。

3、二級保養 空氣錘累計運轉4500小時左右進行一次二級保養。維修工人應對設備進行全部解體檢查和修理。

（1）調整砧座錯移，使其位置正確。修理上下砧塊和砧墊的燕尾度，安裝后兩邊都保持小于1毫米間隙。

（2）打開缸蓋，吊出錘桿和空氣錘壓縮缸活塞，檢查修理活塞、缸壁及活塞環，更換不適用的銅套、密封圈、石棉盤根，做到不漏氣。

（3）拆洗旋閥。

（4）空氣錘傳動系統中的滾動軸承和齒輪箱要清洗換油。

（5）清洗空氣錘電機及軸承，注入新油并測量其絕緣程度，檢修電氣箱，更換失靈元件。

如何讓它的壽命更長久?

(1)空轉，提錘，連續打擊，按壓，單次打擊。空氣錘有5種動作，均以腳踏和手柄操作。

(2)由機身、壓縮活塞、傳動、錘桿導程、錘桿、砧座及操縱等主要部件構成

(3)錘的電器設備安裝維護;設有下列保護;用附有熱繼電器的磁力啟動器作過載保護和失壓保護，用三相刀閘開關和熔斷器作電源隔離和斷路保護。 由于空氣錘在工作過程中由很大的振動，啟動器不宜安裝在錘身上，請用戶接合安裝處的條件，自行考慮從位置。所有不帶電的導體，包括錘身、電機殼、啟動器鐵殼、防護鐵管，都應有良好的接地保護。熔斷器、熔絲容量約30安，不宜過大?？諝忮N安裝工作完成，應檢查接線的正確性。

(4)安裝;在安裝一個月前按基礎圖打好基礎。所選擇的土質強度為15公斤/厘米2，如土質疏松，則適當?shù)募哟蟮鼗纳疃群兔娣e?；A(chǔ)的上表面應保持水平，其誤差不得大于0.5/1000。砧座上的指點的砧木應用于干燥的優質硬木(橡木或榆木)制造，并應進行防腐處理，支墊的木板可為整塊的，也可用幾塊拼裝，但須妥善修配和緊固。

(5)使用的工人，應當了解構造及其正確的使用條件。必須經常保持清潔，隨時注意潤滑情況是否良好，禁止用于鍛造冷金屬或加熱不夠的金屬。操縱機構要保持轉動靈活，操作時，扳動操作手柄應平穩，變換操作行程時不要過猛。經常檢查用泵給油情況，適當進行調整。電動機應經常保持清潔，定期的拆開，用壓縮空氣吹凈或擦洗。經常保持工作鋼球閥完整有效，以免發生撞擊缸蓋的事故。對空氣錘及時修理，要更換另件時。

本機被廣泛應用于小鋼管、建筑、五金、電力器具、鐵路等行業、鍛打件。是自由鍛錘，利用空氣介質傳遞工作能量。結構緊湊，操縱靈便可進行一定范圍的輕重連續打擊，單次打擊和提錘（錘頭懸于上方）壓錘（錘頭緊壓鍛件）及空運轉等。
