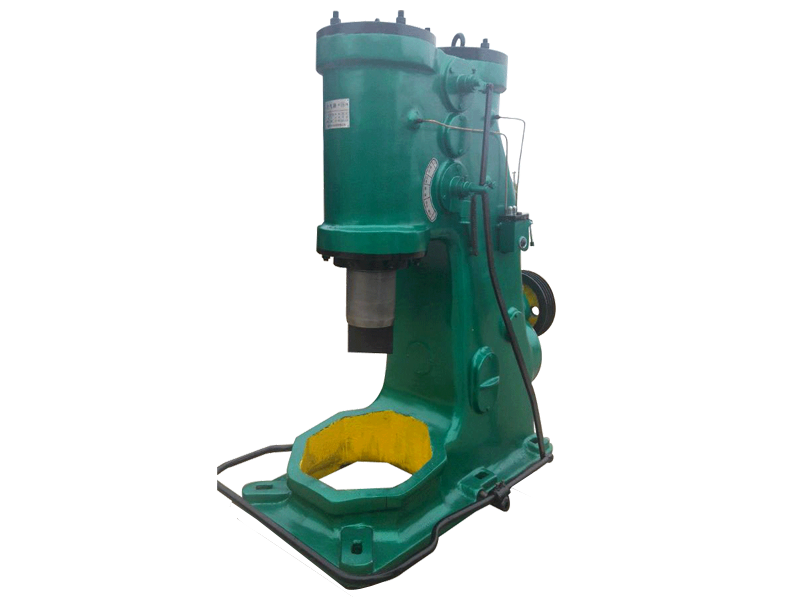

本機床是自由鍛造設備的一種有兩個汽缸、壓縮缸將空氣壓縮，通過分配閥送入工作汽缸，推動活塞連同錘頭作上下運動起錘擊作用.操作靈活，該機種適用于各種自由鍛造: 如延伸、鐓粗、沖孔、剪切、 鍛焊、扭轉、彎曲等，使用墊模即可進行各種開式模鍛。

主要特點：

1． 壓縮空氣為動力，滿足安全生產的需要敲擊力度與打擊頻率可通過調節氣壓控制。

⒉使用機身材質為鑄鐵，大噸位空氣錘砧做材質為鑄鋼。

⒊機構簡單、不易損壞。

主要參數：

型 號	C41-150kg分體式空氣錘
落下部分質量	150
打擊能量	2.5
打擊次數（Min-1）	180
工作區間高度	370
錘桿中小線至錘身距離	350
可鍛毛坯方長(mm×mm)	130*130
可鍛毛坯 圓	Φ145
電機功率	15
砧座重量	1800
電機轉速(r.p.m)	1470
整機重量	5060
機器外型尺寸	2080*1240*2350

是由錘身、壓縮缸、工作缸、傳動機構、操縱機構、落下部分及砧座等組成，其實就跟外面的打鐵一樣。

機架是空氣錘的主體，在機架上面安裝有電動機，傳動裝置，工作機構和操縱機構，這些機構在機架上緊湊組合成一個整體。

傳動機構包括減速器、曲軸、連桿系統。它把電動機的旋轉運動轉變成壓縮活塞的上下往復運動。

壓縮缸和工作缸的上下部和上下旋閥連通，通過壓縮活塞的上下運動產生壓縮空氣驅動工作活塞上下運動。

落下部分由工作活塞、錘桿和上砧等組成，錘桿和工作活塞為一整體，為使其重量符合技術規格嗎，可制作成空心件，錘桿與錘頭的連接是用燕尾槽和楔鐵連接。

配氣機構由上氣道中上旋閥，下氣道中的下旋閥，操作手柄或腳踏杠桿組成，通過配氣機構來控制各種動作的砧座

砧座上面安裝著砧墊和下砧，為了滿足鍛造的穩定性，砧座的質量要求是落下部分質量的12-15倍，它安裝在堅固的鋼筋水泥基礎上，其間墊有墊木，可消除錘擊時產生的震動。

工作原理：

電動機通過減速機構和曲柄，連桿帶動壓縮氣缸的壓縮活塞上下運動，產生壓縮空氣。當壓縮缸的上下氣道與大氣相通時，壓縮空氣不進入工作缸，電機空轉，錘頭不工作，通過手柄或腳踏桿操縱上下旋閥，使壓縮空氣進入工作氣缸的上部或下部，推動工作活塞上下運動，從而帶動錘頭及上砥鐵的上升或下降，完成各種打擊動作。旋閥與兩個氣缸之間有四種連通方式，可以產生提錘、連打、下壓、空轉四種動作。

安裝技術要求:

本機與其他鍛錘一樣，工作時動力作用的時間是往復式機器的動荷載，動力作用的形式是瞬態脈沖動荷載（沖擊荷載），屬于沖擊和震動較大的鍛壓設備?？諝忮N與模鍛錘、摩擦壓力機等在結構上又有所不同，的錘身和砧座是分體結構，模鍛錘的砧座、摩擦壓力機的工作臺與機身是整體結構。這些特點對其設備基礎設計施工、設備的制作安裝都有較好的要求。尤其是砧座、墊層的選材和安裝如果不當，勢必影響設備整體精度，同時對打擊能量的損耗、設備工作的穩定乃至鍛錘的使用壽命造成一定的影響。

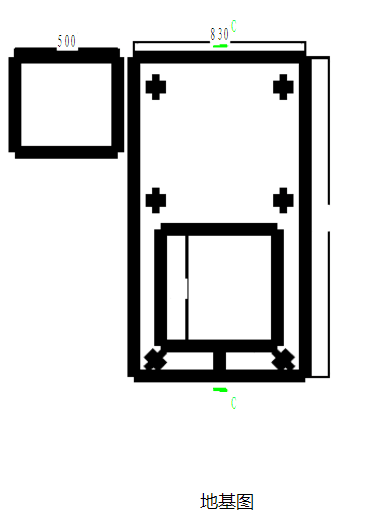

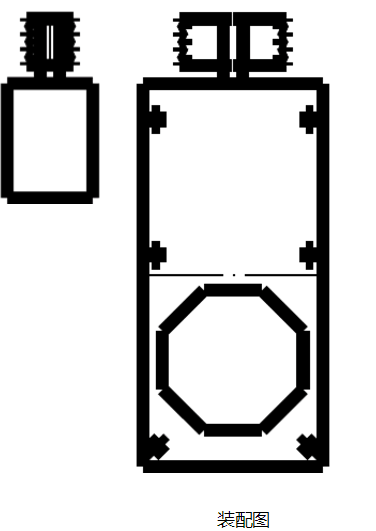

1、復檢基礎、確定基礎線、對照基礎圖設計和設備基礎圖對基礎的幾何尺寸、進行校對。

1.1、對照基礎設計圖和設備基礎圖對基礎的幾何尺寸、質量要求等進行復檢。確定設備定位基準的點、劃定安裝基準線。

1.2 確定設備定位基準的點、面、線，劃定安裝基準線。  1.2.1以砧座凹坑底平面為基準，找出設備安裝的坐標位臵（縱橫軸線）；測量砧座凹坑底平面（H1850mm）和錘身底座基礎面（H470mm）兩平面的水1平度、兩平面相對高度（1380mm）及平行度。  1.2.2砧座凹坑底平面和-470 尺寸底面（錘身底座基礎面）的水平度允許 偏差不大于 1‰，（砧座墊層采用橡膠墊時 ，不應大于1‰）兩平面 的平行度允許偏差不大于1‰，以保證砧座底面和錘身底座與基礎均勻接 觸。面和錘身一次抹平，嚴禁做找平層，如達不到要求，應鏟平或磨平。對砧座墊層（木墊）

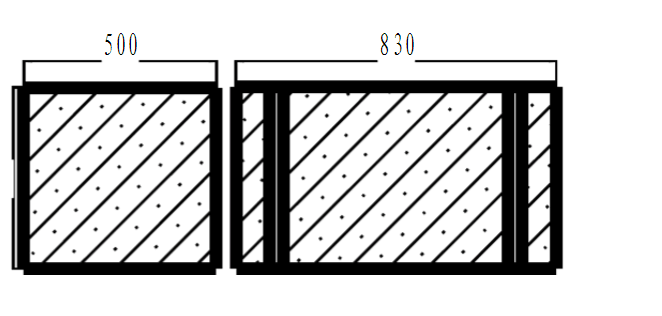

A-A地基剖面圖

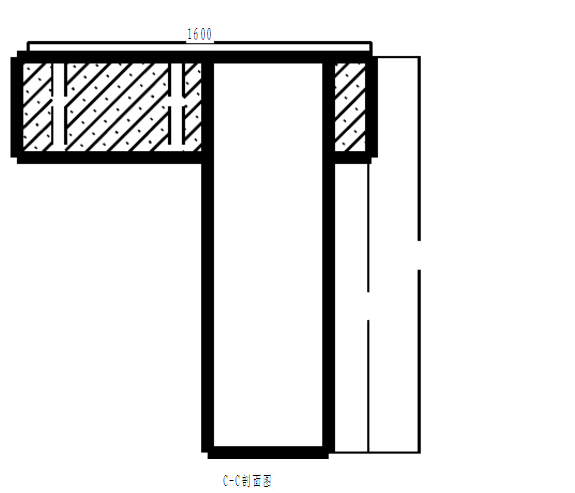

1.3 對砧座墊層（木墊）的質量和幾何尺寸進行復檢  1.3.1木墊的外觀檢查：應無腐朽、夾皮、紅斑、雙心等缺陷并經過防腐處理；應無直徑大于 50mm 的活結，當活結直徑為20～50mm、死結。

空氣錘的錘頭斜度與錐度有什么區別？

斜度

 斜度是指一個直線對平面的傾斜程度。工程上用直角三角形對邊與鄰邊的比值來表示，并固定把比例前項化為1而寫成1 : n的形式。

錐度

錐度是指圓錐的底圓直徑D與高度H之比，錐度也可寫成1 : n的形式。 斜度即：tgα=H/L=1/100     錐度：K=D/L=(D-d)/l=2tgα 斜度是高長之比，錐度是直徑和長度只比圓椎的底面圓半經或圓椎高的比值半徑值為1個單位。

錐度1:15就是一個直角三角形，一個直邊為0.5，另一個直邊為15長，斜邊與15直邊的夾角為錐角的1/2。斜度1:100就是一個直角三角形，一個直邊為1，另一個直邊為100長，斜邊與100直邊的夾角為斜角。 斜度、錐度、錐角、半錐角。這四個概念的工程上是經常遇到的。而現在用比較多的是錐度和半錐角。 斜度=1：n時，錐度就為1：n/2。錐角為α時，半錐角即為α/2。

斜度是指一直線對另一直線（或平面）的傾斜程度。斜度α=H：L=1：n。

錐度是指圓錐的底面直徑與錐體高度之比，如果是圓臺，則為上、下兩底圓的直徑差與錐臺高度之比值。

如：

1：3斜度的時候，在A點的水平線上截取的是三個單位的長度，還要在高度方向BC取一個單位的長度，這樣就滿足了斜度定義的要求。即AC的斜度=H：L=1：3。否則你就不知道你畫出來的AC的斜度是多少。

同理1：3錐度的時候，由A點的水平線上截取的是六個單位的長度，還要在AM垂直方向MB、MC各取一個單位的長度，這樣就滿足了錐度定義的要求。

即AB與AC的錐度= BC：AM=2：6=1：3。

斜度，一般用于非圓錐狀（零件），是構成斜面（斜線）的兩個直角邊之比（比值）；
錐度，一般用于圓錐狀（零件），是直徑差與所夾錐軸線長度之比（比值）；圓錐母線的錐度是斜度的2倍。在工程、機械行業，斜度和錐度都小于1。
