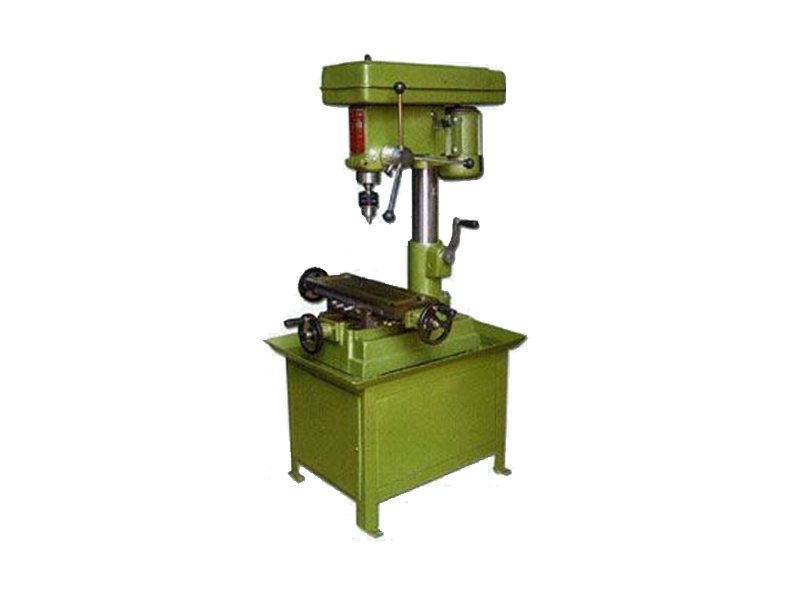

本機主要參數：

規格型號	ZXTM16
鉆孔最大直徑	16
端銑最大寬度	40
立銑最大直徑	14
攻絲最大直徑	M10
主軸端至工作臺距離	70-300
主軸轉速范圍(r.p.m)	250-3200
主軸行程	85
工作臺尺寸	420×150
工作臺行程	220×100
電動機功率	0.55kw
外型尺寸	720×630×660

本機適用于各種中小型零件加工，特別是有色金屬材料；塑料；尼龍的切削，具有結構簡單，操作靈活等優點，廣泛用于單件或是成批的機械制造；儀表工業；建筑裝飾和修配部門。 鉆銑床是一種中小型通用金屬切削機床，即能臥銑，又能立銑。它適用于鉆、擴、鉸、鏜、孔加工；如用圓片銑床、角度銑刀、形成銑刀及端面銑刀，能銑削平面、斜面、垂直面和溝槽等。裝上附件立銑頭后，可作為多方向的銑削工作。在裝上附件分度頭后，可作摸數m=3毫米以下的直齒、錐齒輪及螺旋齒等的銑削工作。由于本機床應用廣泛，故適合一般修理與工具車間；單件或小批生產車間使用為宜。

本機床結構是由床身、底座、三角體、工作臺和滑座、滑臂回轉座、銑頭、冷卻及潤滑、電器系統等九個主要部件組成

安全操作規程

1、工作前必須穿好工作服，扎好袖口，不準圍圍巾，嚴禁戴手套，女工發辮應挽在帽子內。

2、要檢查設備上的防護、保險、信號裝置。機械傳動部分、電氣部分要有可靠的防護裝置。工、卡具是否完好，否則不準開動。

3、鉆床的平臺要緊住，工件要 夾緊。鉆小件時，應用專用工具夾持，防止被加工件帶起旋轉，不準用手拿著或按著鉆孔。

4、自動走刀，要選好進給速度，調好行程限位塊。手動進刀一般按逐漸增壓和減壓的原則進行，以免用力過猛造成事故。

5、調整鉆床速度、行程、裝夾工具和工件時，以及擦試機床時，要停車進行。

6、機床開動后，不準接觸運動著的工件、刀具和傳動部分。禁止隔著機床轉動部分傳遞或拿取工具等物品。

7、鉆頭上繞長鐵屑時，要停車清除，禁止用口吹，手拉、應使用刷子或鐵鉤清除。

8、使用搖臂鉆，橫臂回轉范圍內不準有障礙物。橫臂和工作臺不準有浮放物。

9、工作結束時，將橫臂降到低位置。主軸箱靠近立柱，并都要卡緊。

10、或兩人以上在同一臺機床工作時，必須有一人負責安全，統一指揮，防止發生事故。

11、發現異常情況應立即停車，請有關人員進行檢查。

12、機床運轉時，不準離開工作崗位，因故要離開時必須停車并切斷電源。

13、工作完后，關閉機床總閘，擦凈機床，清掃工作地點。床身裝在底座上，床身下腹內裝主電機。通過一對三角皮帶輪傳給I軸進入床身齒輪箱，經過六對齒輪傳動給主軸，主軸前端為莫氏4號錐孔。即可裝置端銑刀柄，亦可裝置刀桿，長刀桿另一頭支承在掛架的軸承孔內，刀桿支架則裝在滑臂的燕尾導軌上。



日常保養首先要維護之前用清水洗凈機床表面，切記用清水，否則易腐蝕機場。清洗時要注意機床表面死角，將生銹處，黃斑處洗干凈。

然后，檢查鉆銑床各系統，如潤滑系統，搖臂升臂，油箱等等。確保各系統清理干凈，松動處擰緊，內里無漏水生銹現象。清理各元件毛刺和油垢，可增長機械壽命。

清理電路系統，檢查有沒有漏電斷電的地方，對脆弱的線路進行加固和維護，檢查開關是否可以正常使用，檢查各元件接線處是否完整，是否有松動。檢查線路是否有老化生銹的地方，對各個電路逐個排查，確保電路的可用及安全性。檢查電路時切記斷開電源，避免發生漏電觸電事故。

最后，檢查工作部件，檢查機床表面開關，手柄，鉆頭等部位，確定可以正常工作。

鉆銑床在加工中小型零部件特別出色，所以注意其保養與維護才可以使其更好更久的工作。

保修說明

1、我廠出售的機床保修期是一年，(人為因素不按使用說明書操作或不可抗拒的自然現象所引起的故障除外)

2、在保修期內機床出現故障，先請您按“使用說明書”的有關注意事項中的有關條款對照處理，如果故障排除不了，請來電、來函或傳真與我們聯系，接到通知后我們將在48小時之內及時處理您所反饋的問題。

3：電器，附件部分及易損件(如鋸條、皮帶、蝸輪等)不在保修范圍，保修期內出現質量問題本廠免費發送配件并協同客戶共同解決。問題較大的我公司有專業流動售后人員負責。

4、屬下列情況之一者，不屬于免費服務范圍，但可實行收費服務：

1)客戶因使用、維護、保管不當造成損壞的；

2)由于自行運輸、裝卸、聯接不適當配件或非我公司或改裝造成損壞的；

3)配件超過免費保修期；

4)耗材(如:潤滑油、材料油等)；

5)因電力不足或高壓放電及電源錯接對本機造成之損壞；

6)因自然災害等不可抗拒力造成損壞的(如雷擊等)。

請按照使用說明書操作，再優質的產品也需要您的精心維護.

我們的承諾：

我們會盡一切努力以價格、質量取勝，創造公正和諧的購物環境。在這個電子商務飛速發展的時代，網上購物經濟簡捷好處很多，需要大家共同努力去維護，用心去對待每一筆買賣行為。我們將努力做到讓你100%滿意。十分歡迎大家對我們的評價。確實交易出現了問題，先要取得溝通，化解誤會和矛盾，一定可以協商解決。

常見問題應如何解決？

關于加工誤差檢測和時間過長問題。誤差取決于溫室加工、鉆銑床主軸轉速和進給速度過高等，加工周期時間長等多種因素，而且鉆銑床誤差呈現非線性及交互作用，因此，這種檢測和辨識通常需要很長時間。另外，由于誤差元素眾多，一般的激光測量?jī)x測量，一次調整僅測得一項誤差元素，如何有效快速地測量，也是個必須解決的問題。首先了解精度誤差來源條件是哪一項，是經過時間長，還是加工轉速高，還是室溫，等做出如上解決辦法。

升降保險裝置的調整：

1.保險裝置打滑、機頭不能正常升降、需卸下殼體后面的觀察蓋，撬開中間軸上邊的止退墊圈，調整圓螺母于合適位置上。

2.機頭上升或者下降至兩極限位置時，保險失靈，如果是摩擦力距大于電機的最大轉矩而失靈，調整螺母，減小摩擦力距即可。

鉆銑床變速時首先打開主軸箱上部?jī)蓚?cè)皮帶罩，松開電機緊固螺栓，扳動機頭右側手把使皮帶松弛，根據變速牌上的標識，變換皮帶至所需位置，再扳動手把使三角皮帶松緊適度，擰緊兩個固定螺栓后即可工作，注意：鉆銑床在加工時不能變速，不然會造成齒輪打齒。

套筒的修復：當套筒磨損量不大，體孔修復量也小的情況下，對套筒修復后可以繼續使用。修復的目的是補償其外徑磨損量，使鉆銑床套筒與體孔的配合間隙達到要求。套筒的修復一般采用鍍鐵修復工藝，如磨損量過大，則應更換新套筒。
