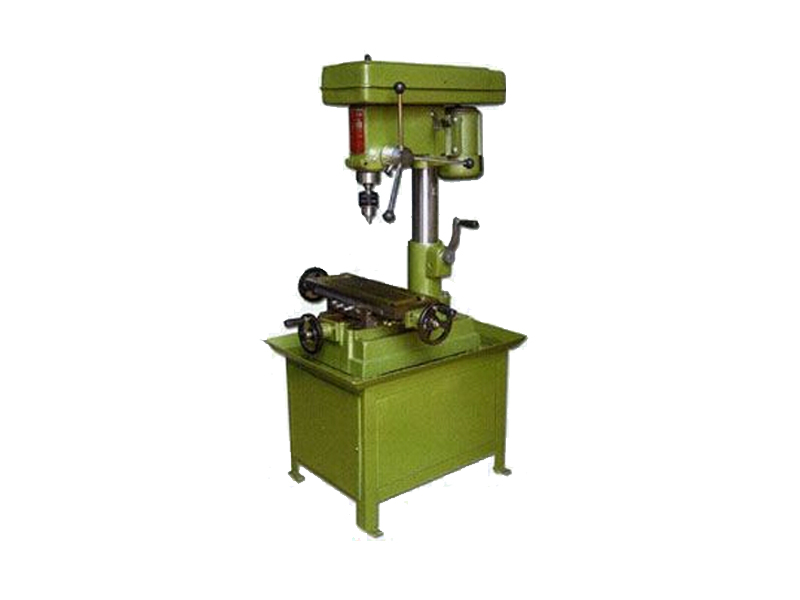

主要參數如下:

規格型號	ZXTM25
鉆孔最大直徑	25
端銑最大寬度	50
立銑最大直徑	16
攻絲最大直徑	M12
主軸端至工作臺距離	70-410
主軸轉速范圍(r.p.m)	250-3200
主軸行程	95
工作臺尺寸	500×200
工作臺行程	300×150
電動機功率	1.1kw
外型尺寸	900×780×820
凈重/毛重	180/190

本機床是在綜合了鉆床和銑床結構特點的基礎上，改進設計的。它具有鉆、銑、鏜、磨等多種切削功能；功能廣、價格低、操作方便；是小型企業及維修部門各種金屬材料和鋁型材加工的理想設備。

機頭上面有變速手柄，有的鉆銑床型號為zx6350c鉆銑床機頭上的手柄是2個，我們還有常見的zx6332鉆銑床手柄有的是兩個有的是三個，zx9124鉆銑床手柄是三個。

結構特征：

工作臺可縱、橫向移動，主軸垂直布置，通常為臺式、機頭可上下升降，

外形：

主軸箱可垂直平面內左右回轉90°，部分機型工作臺可在水平面內左右回轉45°，多數機型工作臺可縱向自動走刀。

本機床結構先進、合理，操作輕便靈活，維護方便。

本機床上的加工的工件，一般都能達到IT8級精度和粗糙度的要求。

本機床工作臺的縱、橫和垂直各方向可手動進給，工作臺亦可作正反兩個方向的縱向和橫向自動進給，并沒有限位停止的安全保護裝置。

用途：

適用于各種中小型零件加工，特別是有色金屬材料；塑料；尼龍的切削，具有結構簡單，操作靈活等優點，廣泛用于單件或是成批的機械制造；儀表工業；建筑裝飾和修配部門。 鉆銑床是一種中小型通用金屬切削機床，即能臥銑，又能立銑。如用圓片銑床、角度銑刀、形成銑刀及端面銑刀，能銑削平面、斜面、垂直面和溝槽等。裝上附件立銑頭后，可作為多方向的銑削工作。在裝上附件分度頭后，可作摸數m=3毫米以下的直齒、錐齒輪及螺旋齒等的銑削工作。由于本機床應用廣泛，故適合一般修理與工具車間；單件或小批生產車間使用為宜。

是由床身、底座、三角體、工作臺和滑座、滑臂回轉座、銑頭、冷卻及潤滑、電器系統等九個主要部件組成

床身裝在底座上，床身下腹內裝主電機。通過一對三角皮帶輪傳給，軸進入床身齒輪箱，經過六對齒輪傳動給主軸，主軸前端為莫氏4號錐孔。即可裝置端銑刀柄，亦可裝置刀桿，長刀桿另一頭支承在掛架的軸承孔內，刀桿支架則裝在滑臂的燕尾導軌上。

銑削方式

集鉆與銑，功能全面，鉆銑床的銑削方式主要有兩種：

銑削方式

一、周銑

使用銑刀圓周上的切削刃進行的銑削，稱為周銑，也稱周邊銑削，由于圓柱銑刀由多個刀齒組成，所以銑出的平面會有微小波紋。同時，其圓柱度的好壞直接影響銑削平面的平面度。

二、端銑

使用端銑刀的端齒進行的銑削，稱為端銑，也稱端邊銑削。他是利用銑刀端面上的刀尖來形成平面的，因此其加工過的平面也有一條條刀紋，這種刀紋的粗糙度大小與轉速和進給速度等因素有關。另外，鉆銑床主軸軸線與工件進給方向的垂直度決定其銑削平面的好壞。

三、周銑與端銑的分析對比

周銑和端銑在銑削單一平面時是分開的，在銑削臺階和溝槽等，則往往是同時存在的?，F(xiàn)就銑削單一平面時的情況對周銑和端銑分析對比如下：

（1）面銑刀的刀桿短，裝夾剛性較好，同時工件的刀齒比較多，故振動小，而圓柱銑刀刀桿較長，軸徑較小，同時工件的刀齒比較小，故容易使刀桿產生彎曲變形，引起振動。

（2）面銑刀便于鑲裝硬質合金刀片進行高速銑削，生產效率好，銑削質量也較好，而圓柱銑刀鑲硬質合金刀片比較困難。

（3）面銑刀的直徑可達1M左右，一次能銑出較寬的表面，而圓柱銑刀在銑削寬度較大的工件時，一般接刀銑削，故留有接刀痕跡。

(4)圓柱銑刀可采用大的刃傾角，對難加工材料的銑削有一定的幫助。

所有這一些決定了端銑的加工質量和生產效率都比周銑高，因此加工平面時一般采用端銑。

日常保養

1、清洗機床外表及死角，拆洗各罩蓋，要求內外清潔、無銹蝕、無黃袍，漆見本色鐵見光。清洗導軌面及清除工作臺面毛刺。檢查補齊螺釘、手球、手板，檢查各手柄靈活可靠性。

2、主軸進刀箱保養：檢查油質，保持良好，油量符合要求。清除主軸錐孔毛刺。清洗液壓變速系統、濾油網，調整油壓。

3、搖臂及升降夾緊機構檢查：檢查調整升降機構和夾緊機構達到靈敏可靠。

4、潤滑系統檢查：清洗油氈，要求油杯齊全、油路暢通，油窗明亮。

5、冷卻系統檢查：清洗冷卻泵、過濾器及冷卻液槽。檢查冷卻液管路，要求無漏水現象。

6、電器系統檢查：清掃電機及電器箱內外塵土。關閉電源,打開電器門蓋,檢查電器接頭和電器元件是否有松動、老化。檢查限位開關是否工作正常。開門斷電是否起到作用。檢查液壓系統是否正常，有無漏油現象。各電器控制開關是否正常。

操作指導：

一、開機1

1、開機前檢查線路是否有破損，清理機床工作臺雜物；

2、開啟機床背后的電路主開關；

3、開啟面板電源開關。

二、手動操作     此機床一共提供兩種手動操作方式。

1、手動操作。選中“手動”操作按鈕，確定需要移動的軸和方向，在手動區域內選擇移動。

2、手輪操作。先選中“單步”按鈕，再選擇需要移動的軸，通過手輪控制移動方向。倍率等級可以控制移動速度。

三、回零

每次斷電后必須進行回零操作。

1、回零前需切換到手動狀態，當Z軸接近上限位時先手動向負方向移動一定距離以免裝到限位開關；

2、選中“回零”按鈕，首先回+Z軸零；

3、再回+Y軸零；

4、最后回+X軸零。

四、超限位后釋放操作

如果操作不當碰到限位開關，應首先確定超出限位的坐標軸和方向。

再切換到手動狀態，同時按下“機床復位”和軸向按鈕。

五、對刀

機床回零后必須進行對刀操作。

選擇“單步”按鈕，移動X/Y軸使鉆花中心對準鉆套中心，減小倍率移動Z軸進入鉆套內，確認旋轉自如后選擇“設置”按鈕進入G54對刀界面。將機床坐標系中的X/Y軸數值分別輸入G54中。提起鉆花，移動坐標軸，使鉆花尖部接近鉆套頂部平面，將機床坐標系中的Z值輸入G54坐標。

六、選擇程序

每次選中的程序?yàn)闄C(jī)床加工程序，自動運行前必須確認程序正確。

1、選中“編輯”按鈕；

2、選中“程序”按鈕，通過方向鍵選擇程序號。
