相關參數：

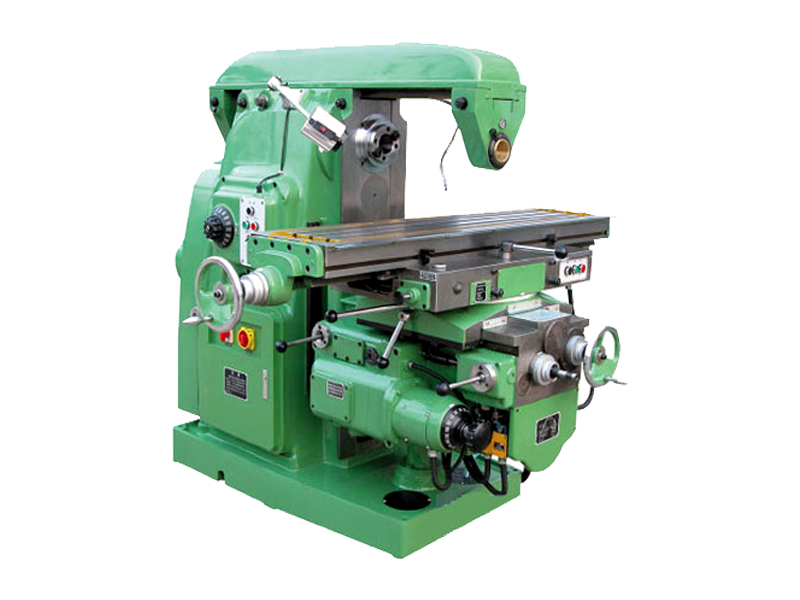

規格型號	X6132臥式銑床
工作臺尺寸	1320*320
T型槽數目/寬度/間距	3-18-70
工作臺最大承重	500
X向（工作臺縱向）手動/機動（mm）	700/680
Y向（滑座橫向）手動/機動（mm）	255/244
Z向（升降臺垂向）手動/機動（mm）	320/300
切削進給速度（mm/min）	X:23.5-1180,Y:15-786,Z:8-394
快速移動速度（mm/min）	X:2300,Y:1533,Z:770
主軸轉速范圍（r/mm）	30-1500
主軸轉速級數(stpes)	18
主軸中心至工作臺面距離	30-350
主軸電機功率	7.5
機床外形尺寸（長*寬*高）（mm）	2294*1770*1904
凈重	2800



該機床剛性強，進給變速范圍廣，能承受重負荷切屑，主軸錐孔可直接或通過附件安裝各種圓柱銑刀、圓片銑刀、成型銑刀、端面銑刀等刀具，適于加工各種零件的平面、斜面、溝槽、孔等。

主要結構及運動形式：

外形結構由床身、主軸、刀桿、懸梁、工作臺、回轉盤、橫溜板、升降臺、底座等幾部分組成。在床身的前面有垂直導軌，升降臺可沿著它上下移動。在升降臺上面的水平導軌上，裝有可在平行主軸軸線方向移動（前后移動）的溜板。溜板上部有可轉動的回轉盤，工作臺就在溜板上部回轉盤上的導軌上作垂直于主軸軸線方向移動（左右移動）。工作臺上有T形槽用來固定工件。這樣，安裝在工作臺上的工件就可以在三個坐標上的六個方向調整位置或進給。

銑床主軸帶動銑刀的旋轉運動是主運動；工作臺的前后（橫向）、左右（縱向）和上下（垂直）6個方向的運動是進給運動；其他的運動，如工作臺的旋轉運動、在各個方向的快速移動則屬于輔助運動。

安全操作規程：

1、操作前要穿緊身防護服，袖口扣緊，上衣下擺不能敞開，嚴禁戴手套，不得在開動的機床旁穿、脫換衣服，或圍布于身上，防止機器絞傷。必須戴好安全帽，辮子應放入帽內，不得穿裙子、拖鞋。戴好防護鏡：以防鐵屑飛濺傷眼，并在機床周?chē)惭b擋板使之與操作區隔離。

2、工件裝夾前，應擬定裝夾方法。裝夾毛坯件時，臺面要墊好，以免損傷工作臺。

3、工作臺移動時要檢查緊固螺絲應打開，工作臺不移動時緊固螺絲應緊上。

4、刀具裝卸時，應保持銑刀錐體部分和錐孔的清潔，并要裝夾牢固。高速切削時必須戴好防護鏡。工作臺不準堆放工具，零件等物，注意刀具和工件的距離，防止發生撞擊事故。

5、安裝銑刀前應檢查刀具是否對號、完好，銑刀盡可能靠近主軸安裝，裝好后要試車。安裝工件應牢固。

6、工作時應先用手進給，然后逐步自動走刀。運轉自動走刀時，拉開手輪，注意限位擋塊是否牢固，不準放到頭，不要走到兩極端而撞壞絲杠；使用快速行程時，要事先檢查是否會相撞等現象，以免碰壞機件、銑刀碎裂飛出傷人。經常檢查手搖把內的保險彈簧是否有效可靠。

7、切削時禁止用手摸刀刃和加工部位。測量和檢查工件必須停車進行，切削時不準調整工件。

8、主軸停止前，須先停止進刀。如若切削深度較大時，退刀應先停車，掛輪時須切斷電源，掛輪間隙要適當，掛輪架背母要緊固，以免造成脫落；加工毛坯時轉速不宜太快，要選好吃刀量和進給量。

9、發現機床有故障，應立即停車檢查并報告建設與保障部派機修工修理。工作完畢應做好清理工作，并關閉電源。

操作過程中要注意的問題：

1、操作者需堅守崗位，精心操作，不做與工作無關的事。因事離開機床時要停車，關閉電源、氣源。

2、按工藝規定進行加工。不準任意加大進刀量、磨削量和切(磨)削速度。不準超規范、超負荷、超重量使用機床。不準精機粗用和大機小用。

3、刀具、工件應裝夾正確、緊固牢靠。裝卸時不得碰傷機床。找正刀具、工件不準重錘敲打。不準用加長搬手柄增加力矩的方法緊固刀具、工件。

4、不準在雙頭銑床主軸錐孔、尾座套筒錐孔及其他工具安裝孔內，安裝與其錐度或孔徑不符、表面有刻痕和不清潔的頂針、刀具、刀套等。

5、雙頭銑床傳動及進給機構的機械變速、刀具與工件的裝夾、調正以及工件的工序間的人工測量等均應在切削、磨削終止，刀具、磨具退離工件后停車進行。

6、應保持刀具、磨具的鋒利，如變鈍或崩裂應及時磨鋒或更換。

7、雙頭銑床切削、磨削中，刀具、磨具未離開工件，不準停車。

8、不準擅自拆卸機床上的安全防護裝置，缺少安全防護裝置的機床不準工作。

9、液壓系統除節流伐外其他液壓伐不準私自調整。

10、機床上特別是導軌面和工作臺面，不準直接放置工具，工件及其他雜物。

首先了解銑床的性能和作用，了解銑床的大體結構后。在通過實際操作銑床各按鈕的作用，實際操作臥式銑床的主軸的刀具裝夾和卸下的方法的訓練。以上簡單的基本訓練知識的了解，就能逐步地對x6132型銑床的入手操作了。x6132臥式銑床的吊架有兩個，是大小直徑不相同的。

格說明：

自產自銷，價格為廠家統一報價，相關配套廠家，采用國內知名廠家供應，保證了產品的品質，成本也相對較好，我們有很多回頭客，很多新客戶都是由老客戶介紹過來的，這說明了什么，這正是我們產品質量過硬的佐證。我們拒絕翻新機，劣質機。為什么我們的價格好，只能告訴您一分錢，一分貨，只做精品。

售后服務：

發展離不開品質的保證，為了保證臥式銑床品質，質檢部門，對各個環節進行精確檢驗，出廠都要求QC人員進行加工工件測試，確保做到不合格不出廠，出廠就得讓顧客滿意。
