機械設備運轉需要各部件各就其位相互配合（車床整機八大組成部分）

機械設備運轉需要各部件各就其位相互配合（車床整機八大組成部分）

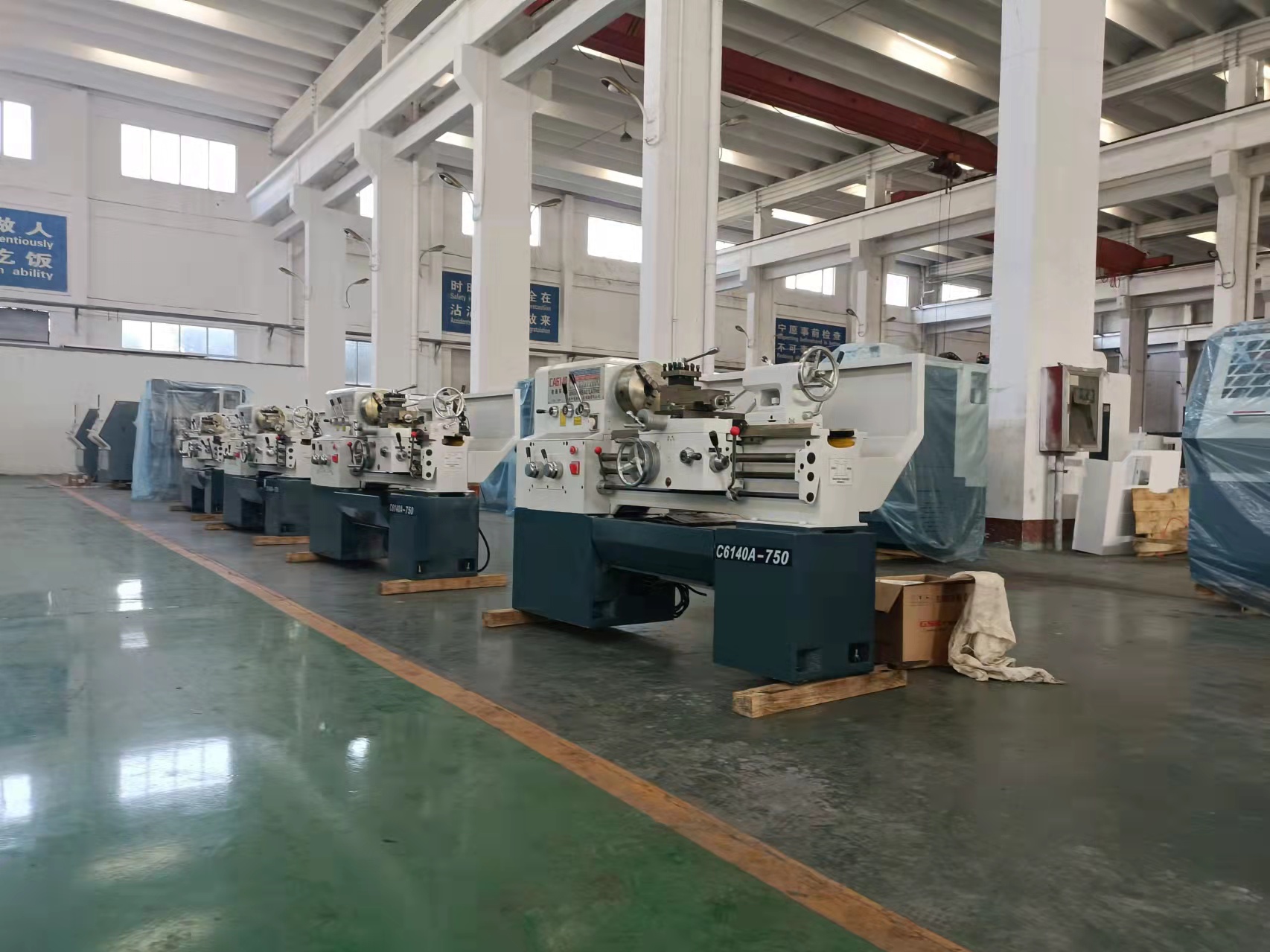

車床是主要用車刀對旋轉的工件進行車削加工的機床。車床是金屬切削機床中最主要的一種切削機床，在一般的機器制造工廠中以車床為主數量最多，俗稱工作母機。在車床上還可用鉆頭、擴孔鉆、鉸刀、絲錐、板牙和滾花工具等進行相應的加工。車床的功用是對各種大小不同形狀不同的旋轉表面，以及螺旋表面進行切削加工。車床又稱旋床，車床車削運轉需要各部件各就其位相互配合，整機有九大組成部分，分別是：

一、車床的主軸箱：主要任務是將主電機傳來的旋轉運動經過一系列的變速機構使主軸得到所需的正反兩種轉向的不同轉速，同時主軸箱分出部分動力將運動傳給進給箱。主軸箱中的主軸是車床的關鍵零件。主軸在軸承上運轉的平穩性直接影響工件的加工質量，一旦主軸的旋轉精度降低，則機床的加工精度便會降低。

二、進給箱：即走刀箱，進給箱中裝有進給運動的變速機構，通過調整可得到所需的進給量或螺距，通過光杠或絲杠將運動傳至刀架以進行切削。

三、絲杠與光杠：用來聯接進給箱與溜板箱，并把進給箱的運動和動力傳給溜板箱，使溜板箱獲得縱向直線運動。絲杠是專門用來車削各種螺紋而設置的。在進行工件的其他表面車削時，只用光杠，不用絲杠。

四、溜板箱：是車床進給運動的操縱箱，內裝有將光杠和絲杠的旋轉運動變成刀架直線運動的機構，通過光杠傳動實現刀架的縱向進給運動、橫向進給運動和快速移動，通過絲杠帶動刀架作縱向直線運動，以便車削螺紋。

五、刀架：有兩層滑板、床鞍與刀架體共同組成。用于安裝車刀并帶動車刀作縱向、橫向或斜向運動。

六、尾架：安裝在床身導軌上，并沿此導軌縱向移動，以調整其工作位置。尾架主要用來安裝后頂尖，以支撐較長工件，也可安裝鉆頭、鉸刀等進行孔加工。

七、床身：是車床帶有精度要求很高的導軌(山形導軌和平導軌)的一個大型基礎部件。用于支撐和連接車床的各個部件，并保證各部件在工作時有準確的相對位置。

八、冷卻裝置：冷卻裝置主要通過冷卻水泵將水箱中的切削液加壓后噴射到切削區域，降低切削溫度，沖走切屑，潤滑加工表面，以提高刀具使用壽命和工件的表面加工質量。
