機械搖臂鉆的主要結構：

搖臂鉆床主要由底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成。 　　

內立柱固定在底座的一端，在它的外面套有外立柱，外立柱可繞內立柱回轉360度。搖臂的一端為套筒，它套裝在外立柱做上下移動。由于絲桿與外立柱連成一體，而升降螺母固定在搖臂上，因此搖臂不能繞外立柱轉動，只能與外立柱一起繞內立柱回轉。主軸箱是一個復合部件，由主傳動電動機、主軸和主軸傳動機構、進給和變速機構、機床的操作機構等部分組成。主軸箱安裝在搖臂的水平導軌上，可以通過手輪操作，使其在水平導軌上沿?fù)u臂移動。

機械搖臂鉆的運動形式：

當進行加工時，由特殊的加緊裝置將主軸箱緊固在搖臂導軌上，而外立柱緊固在內立柱上，搖臂緊固在外立柱上，然后進行鉆削加工。鉆削加工時，鉆頭一邊進行旋轉切削，一邊進行縱向進給，其運動形式為： 　　

（1）搖臂鉆床的主運動為主軸的旋轉運動； 　　

（2）進給運動為主軸的縱向進給； 　　

（3）輔助運動有：搖臂沿外立柱垂直移動，主軸箱沿?fù)u臂長度方向的移動，搖臂與外立柱一起繞內立柱的回轉運動。

我廠生產鉆床、搖臂鉆、搖臂鉆床、機械搖臂鉆床、液壓搖臂鉆床如果您想了解滕州機械搖臂鉆床多少錢?搖臂鉆床型號、搖臂鉆廠家以及搖臂鉆價格等信息,歡迎來電來函咨詢我們，我們會給您想不到的驚喜和無憂的售后服務。

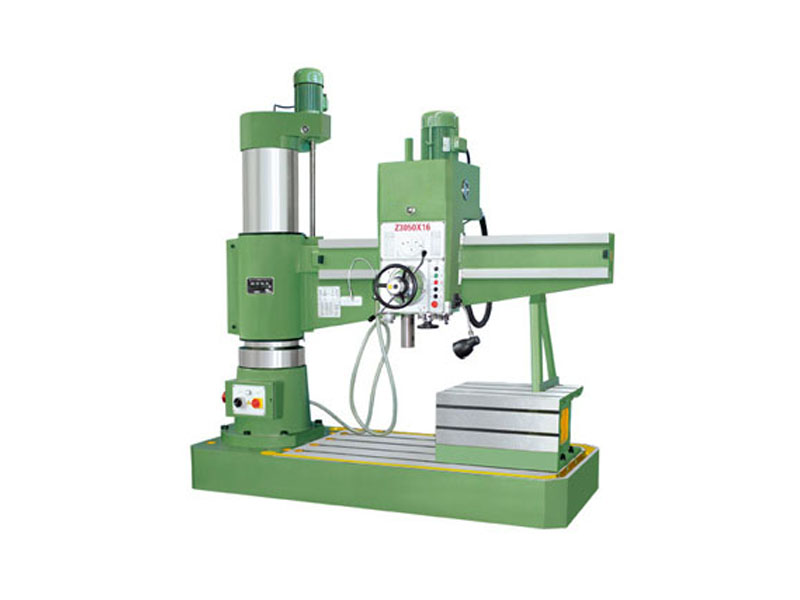

以下是Z3050×16機械夾緊搖臂鉆床的主要參數內容：

主要技術參數	Z3050×16
鉆孔最大直徑mm	鑄件50   鋼件45
主軸端面至工作臺距離mm	260-1150
主軸中心至立柱母線距離mm	360-1600
主軸行程mm	220
主軸錐孔（莫氏）	5
主軸轉速范圍r.p.m	78.135.240.350.590.1100
主軸轉速級數	6
主軸進給量范圍r.p.m	0.10-0.56
主軸進給量級數	6
搖臂回轉角度 °	360
主電機功率 kw	4
升降電機功率 kw	1.5
機床重量kg	2200
外形尺寸mm	2150X900X2540

Z3050×16機械夾緊搖臂鉆床的相關介紹：

Z3050×16機械夾緊搖臂鉆床主軸箱可在搖臂上移動，并隨搖臂繞立柱回轉的鉆床。搖臂還可沿立柱上下移動，以適應加工不同高度的工件。較小的工件可安裝在工作臺上，較大的工件可直接放在機床底座或地面上。搖臂鉆床廣泛應用于單件和中小批生產中，加工體積和重量較大的工件的孔。床加工搖臂鉆范圍廣，可用來鉆削大型工件的各種螺釘孔、螺紋底孔和油孔等?；裳卮采韺?dǎo)軌移動，以擴大加工范圍，適用于鍋爐、橋梁、機車車輛和造船等行業。主軸箱可在搖臂上作傾斜調整，以適應工件各部位的加工。

Z3050機械夾緊型搖臂鉆床搖臂不能上升的原因有哪些？

Z3050機械夾緊型搖臂鉆床搖臂不能上升的原因有：

（1）當控制電路正常時，搖臂升降電機壞。

（2）搖臂不能放松，放松電路有問題，或機械部分卡死 等原因造成搖臂不能上升。

（3）當搖臂能放松時，搖臂上升控制電路有問題。

（4）在涉及到控制電路有問題時，有線路的導線連接松動，電路元器件損壞，電氣元件觸點接觸不良等原因。

搖臂鉆床外立柱檢修方法有哪些？

外立柱在拆卸清洗后，首先檢查外表面有無嚴重咬毛、劃傷情況。盡管表面良好，也必須進一步測量表面與搖臂孔的配合間隙。間隙在 0.1mm 以內的，通常可繼續使用。如果過松，或有嚴重咬毛現象，則需加以修復。

目前，外立柱采用的修理方法大致有：

(1)用鑄鐵冷焊后，以車或磨來修正外圓。

(2)用錫鉍合金釬焊或銀錫焊料修復劃痕后，再修正外圓。 其中用錫鉍合金釬焊外立柱劃痕及咬毛的修復方法值得推廣應用，因?yàn)樗哂泄に嚭唵?、操作方便、修?fù)效果顯著等特點。

(3)也有用車、磨立柱外圓后，搖臂孔加鑲套的方法。 這一方法不僅適用于外立柱有嚴重劃痕及咬毛時的修復，更適用于搖臂孔間隙過松、無法夾緊于外立柱時，作為補償配合尺寸的一種修復手段。

Z3050×16機械夾緊搖臂鉆床床安全操作規程是什么？

1．工作前對所用鉆床和工卡量進行全面檢查，確認無誤時方可工作。

2．嚴禁戴手套操作，女生發辮應挽在帽子內。

3．工件裝夾必須牢固可靠。鉆小件時，應用工具夾持，不準用手拿著鉆。

4．使用自動走刀時，要選好進給速度，調整好行程限位塊。手動進刀時，一般按照逐漸增壓和逐漸減壓原則進行，以免用必過猛造成事故。

5．鉆頭上繞有長鐵屑時，要停車清除。禁止用風吹、用手拉，要用刷子或鐵鉤清除。

6．精鉸深孔時，拔取圓器和銷棒，不可用力過猛，以免手撞在刀具上。

7．不準在旋轉的刀具下，翻轉、卡壓或測量工件。手不準觸摸旋轉的刀具。

8．使用搖臂鉆床時，橫臂回轉范圍內不準有障礙物。工作前，橫臂必須卡緊。

9．橫臂和工作臺上不準存放物件，被加工件必須按規定卡緊，以防工件移位造成重大人身傷害事故和設備事故。

10．工作結束時，將橫臂降到最低位置，主軸箱靠近立柱，并且都要卡緊。
