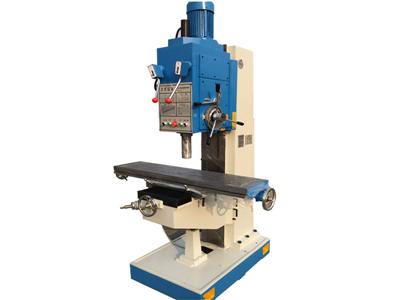

立式鉆床主要有有方柱和圓柱兩種，方柱立式鉆床又分為方形工作臺和十字工作臺兩種，還有排式、多軸坐標和轉塔等多種變型。①排式鉆床：一般由2～6個立柱和主軸箱排列在一個公用底座上，各主軸順次加工同一工件上的不同孔或分別進行各種孔加工工序，可節省更換刀具的時間，用于中小批量生產。②多軸立式鉆床：機床的多個主軸可根據加工需要調整軸心位置，由主軸箱帶動全部主軸轉動,進行多孔同時加工，用于成批生產。③坐標立式鉆床：在方柱立鉆上加可縱、橫移動的十字工作臺而成，可按坐標尺寸進行鉆削。④轉塔立式鉆床：多采用程序控制或數字控制，使裝有不同刀具的轉塔頭自動轉位、主軸自動改變轉速和進給量,工件自動調整位置，實現多工序加工的自動化循環。A型立式鉆床即是有作業臺移動功用，而B型是作業臺沒有任何移動的功用即是作業臺固定在立式鉆床上面，有優勢其優勢即是精度好一點，由于在加工的時時候工作臺沒有一絲的變化，那么自然就沒有什么差錯了，以上是立式鉆床的差異首要是在工作臺上面。而Z5140B-1立式鉆床的工作臺為十字工作臺，使用更加方便、快捷。本機參數如下：

型號	Z5140B-1	Z5140B-1 （加強型）
最大鉆孔直徑mm	40	40
主軸軸孔錐度	MT4	MT4
主軸行程mm	250	250
主軸箱行程（手動）mm	200	200
主軸轉速級數	12	9
進給量級數	9	9
主軸轉速范圍r.p.m	31.5~1400	45~850
進給量范圍mm/r	0.056~1.80	0.056~1.80
工作臺面尺寸mm	1200 x 280	1200 x 280
工作臺縱橫行程mm	600/300	750  x  350
工作臺升降行程mm	300	300
主軸端面至工作臺面最大距離mm	750	480
主電機功率kw	3	4
外形尺寸mm	1300x1200x2465	1300x1200x2465
機床重量（凈重）kg	1350	1350

Z5140B-1立式鉆床可以自動進給，它的功率和機構強度允許采用較高的切削用量，因此用這種鉆床可獲得較高的勞動生產率，并可獲得較高的加工精度，立式鉆床的主軸轉速、進給量都有較大的變動范圍，可以適應不同材料的刀具在不同材料的工件上的加工。并能適應鉆、锪、鉸、攻螺紋等各種不同工藝的需要，在立式鉆床上裝一套多軸傳動頭，能可時鉆削幾十個孔，可作為批量生產的專用機床使用。立式鉆床作為鉆床的一種，也是比較常見的金屬切削機床，有著應用廣泛，精度好的特點。適合于批量加工?？梢赃m應不同材料的刀具在不同材料的工件上的加工。并能適應鉆、锪、鉸、攻螺紋等各種不同工藝的需要。常用于機械制造和修配工廠加工中、小型工件的孔。

1.Z5140、Z5150系列方柱立式鉆床是萬能型通用機床。機床的最大鉆孔直徑為Z5140：￠40mm；Z5150：￠50mm(在50-60kgf/mm的鋼材上，在布氏硬度HB=220的鑄鐵上，鉆孔能力分別為￠40mm、￠50mm)。

2.Z5140、Z5150為固定升降工作臺；Z5140B-1、Z5150B-1為十字移動工作臺。

3.本機床除用于鉆孔外，還可以擴孔、鉆沉頭孔、锪端面、鉸孔、攻絲等。

4.本機床效率快、剛性好、精度高、噪音低、變速范圍廣。如工作臺為十字工作臺的，則工作臺能縱橫、升降手動進給。

5.操縱集中，外形新穎，使用維修方便，適用于修理工具等單件小批生產的車間，若配以鉆夾具，也適用于成批生產的車間。

6.根據客戶需要可選配滾珠絲杠傳動，加配兩軸或三軸數顯尺。

結構特點

立式鉆床可以自動進給，它的功率和機構強度允許采用較高的切削用量，因此用這種鉆床可獲得較高的勞動生產率，并可獲得較高的加工精度，立式鉆床的主軸轉速、進給量都有較大的變動范圍，可以適應不同材料的刀具在不同材料的工件上的加工。并能適應鉆、锪、鉸、攻螺紋等各種不同工藝的需要。

怎樣維護和保養立式鉆床？

1、設備潤滑五定：定點、定時、定質、定量、定人；

2、每周抽出兩小時徹底清掃機床，1-3個月徹底清掃；

3、檢查外露部位是否有油漬鐵銹，螺絲是否松動，潤滑是不是徹底，電動機是否過熱溫度不得超過60度。

立式鉆床保養

1、應認真遵守“機床通用操作規程”和本規程。

2、機床工作前須將送刀具箱及工作臺調整到所需要位置，然后將其固定。

3、攻螺絲前，須將撞塊松開調整到所需的螺紋孔深度使其與刻度盤上的刻度對準并緊固，鉆大孔時必須分2-3次鉆削。

4、工作時要注意鉆頭通過工件后是否會損傷工會作臺面。

5、工作過程中若發生工件和鉆頭同時轉動時，不能用手抓持工件，應立即停車。

6、下班時應將刀具卸下，關閉電源，做好機床保養工作。

7、嚴格執行設備的“交接班”制度。
