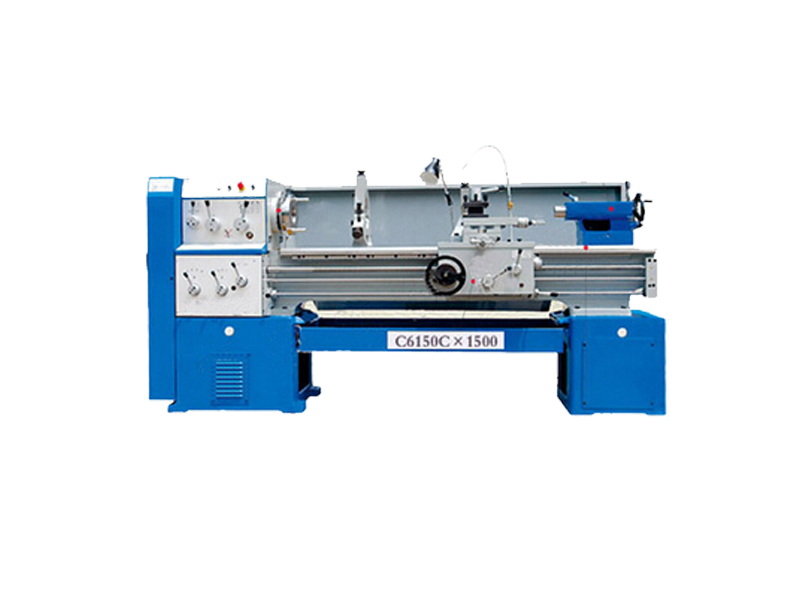

C6150C普通車床的結構組成和優點：

C6150C型普通車床的主要組成部件有：主軸箱、進給箱、溜板箱、刀架、尾架、光杠絲桿和床身。C6150C普通車床是能對軸、盤、環等多種類型工件進行多種工序加工的臥式車床，常用于加工工件的內外回轉表面、端面和各種內外螺紋，采用相應的刀具和附件，還可進行鉆孔、擴孔、攻絲和滾花等。

C6150C普通車床的參數：

C6150C普通車床技術參數
型號					C6150C
加工能力	床身上最大回轉直徑				500mm
	刀架上最大回轉直徑				330mm
	馬鞍處最大回轉直徑				660mm
	馬鞍有效寬度				200mm
	中心距				750、1000、1500mm
	床身寬度				360mm
車頭箱	主軸通孔直徑				52mm
	主軸端部型式				ISO-C6
	主軸內孔錐度				MT6
	主軸轉速范圍（級數）				(9steps)40-1400rpm
	公制螺紋范圍				18kinds 0.5-14mm
	英制螺紋范圍				27kinds 2-40inch
	模數螺紋范圍				11kinds 0.25-3.5mπ
滑板	小刀架最大行程				95mm
	橫滑板最大行程				180mm		230mm
	刀桿截面尺寸				20*20mm 2
尾座	尾座套筒直徑				65mm
	尾座套筒錐度				MT4
	尾座套筒最大行程				140mm
電機	主電機功率				4 or 5.5KW
	冷卻泵				125W
包裝（長*寬*高）(L*W*H):
	中心距		750mm		225*115*165cm
			1000mm		245*115*165cm
			1500mm		288*115*165cm
重量（凈重/毛重）/WEIGHT(N.W/G.W):
中心距		750mm		1350/1750kg		1400/1800kg		1500/1900kg
		1000mm		1450/1850kg		1500/1900kg		1600/2000kg
		1500mm		1600/2000kg		1650/2050kg		1750/2150kg



你知道C6150C普通車床還可以廢舊回收再利用嗎?

怎樣檢查新舊車床的不同點？

隨著數字時代的不斷發展，普通車床數控改造分為新機改造和舊機改造，新機改造是用戶購買普通車床或普通光機（指僅帶床頭箱和縱、橫向?qū)к壍能嚧玻脑鞆S家根據其要求進行數控化改造。舊機改造是指用戶將已經使用過的普通車床或數控車床進行翻新并進行數控化改造。其中舊機改造包括大修車床改造和用戶舊機部件改造。1 新機改造和舊機大修車床改造都必須經過如下相同改造

(1)更換X軸、Z軸絲桿、軸承、電機。

(2)增加電動刀架和主軸編碼器。

(3)增加軸向電機的驅動裝置，限制運行超程的行程開關，加裝變頻器（客戶需要）以及為了加工和安全所需的電氣部分。

(4)X軸、Z軸的絲桿兩端支承面的配刮、滾珠絲桿副托架與床鞍的配刮、床身與床鞍導軌副進行配刮。

(5) 據需要增加防護設施，如各向絲桿的防護罩，安全防護門，行程開關的防護裝置。

2 新機改造和舊機大修車床改造的不同點

(1)新機改造的主軸和尾座部分未進行改動，主軸部分和尾座部分無須進行再改造。

(2)舊機大修車床由于經過長時間使用，導軌已磨損，為了保證大修后，能繼續長時間使用而不變形，必須經過淬火工序，然后磨導軌，且磨導軌后必須保證導軌硬度≥HRC47。

(3)舊機大修車床應根據客戶需要對主軸部分和尾座部分進行改造和調整。

3 新機改造和大修機床改造的精度檢驗是檢驗的重要項目

精度檢驗執行JB/T8324.1-1996《簡式數控臥式車床 精度》。

4 新車床改造的精度質量控制如下

(1)鏟刮檢驗。新車床改造經過對X軸、Z軸的絲桿兩端支承面的進行配刮、對滾珠絲桿副托架與床鞍進行配刮、床身與床鞍導軌副進行配刮等。車床的主軸、尾座部分未拆動。檢驗方法如下：用配合面進行涂色，相互配合面進行結合，并相對摩擦，然后對鏟刮面進行鏟刮點數檢驗，并對結合處用塞尺進行結合程度檢驗，其中刮研點不得低于6點/25*25mm，0.03mm的塞尺塞結合處，不入。

(2)絲桿與導軌平行度檢驗：裝配絲桿時，絲桿與導軌的平行度必須≤0.02mm。

(3)精度檢驗的G1項中導軌在垂直平面內的直線度(只許凸)應由普通車床廠家進行保證，不作為重點檢驗項目。

(4)精度檢驗中的主軸部分精度G4、G5、G6項也應由普通車床廠家進行保證，不作為重點檢驗項目。

(5)G11項床頭、尾座兩頂尖的等高度由普通車床廠家進行保證，不作為改造廠家質量控制的重點項目。

5 用戶大修車床改造的精度檢驗

由于進行了磨導軌，基準面已變動，所以精度檢驗中的所有項目必須進行檢驗，且應嚴格進行控制，以保證改造后的使用性能。

6 大修車床改造和新機改造的其它質量重要控制點

(1)銹蝕檢查：各橫、縱向?qū)к壝?，主軸、主軸法蘭盤，尾座空心套。

(2)外露非油漆表面都必須采取防銹措施，如清洗干凈后，用潤滑脂等進行防銹檢查：鏟刮面、絲桿和軸承在進行裝配前必須清洗干凈，不得留有紅丹粉、鐵削和其它臟物質；電箱內側、防護罩內側無灰塵、臟物。

(3)滲漏檢查：大修車床改造的主軸軸承和齒輪等必須保持潤滑，大修車床改造和新車床改造的軸向絲桿和軸承必須有潤滑，必須有冷卻裝置，且以上潤滑和冷卻中接頭處，油、水箱等處都不得有滲漏現象。

(4)機床噪聲、溫升、轉速、空運轉試驗：

①主軸在各種轉速下連續空運轉4min，其中轉速運轉時間不小于2小時。整機空運行時間≥16h，對圓弧、螺紋、外圓、端面等循環車削進行模擬空運行試驗。

②主軸軸承溫度穩定后，測軸承溫度及溫升滾動軸承：溫度≤70℃，溫升≤40℃；滑動軸承：溫度≤60℃，溫升≤30℃。

③機床噪聲聲壓級空運轉條件下≤83dB(A)，且機床有無不正常尖叫、沖擊聲。各軸方向進給運動進行應平穩，無明顯振動、顫動和爬行現象。

④機床連續空運轉試驗在規定連續空運轉時間內，無故障，運行可靠，穩定。

(5)用戶更換部件（包括機床部分的維修）的改造：由于車床更換部件的改造項目較多，主要是更換主軸軸承、軸向絲桿、軸向電機、軸向軸承和系統。

①更換主軸軸承：由于更換主軸軸承是為了保證加工外圓和端面的精度，必須在更換軸承后，先行檢驗主軸的噪聲在無異常的情況下，整機噪聲聲壓級不得超過83dB（A），然后進行加工精度檢驗，并檢驗加工工件的表面粗糙度。

②更換軸向絲桿檢驗：檢驗各向位置精度，確保在規定范圍內，跑機運行達到軸向運行無不正常的沖擊聲和雜音。更換軸向電機：由于其它項目未進行改造，則檢驗僅對跑機運行的噪聲進行檢驗，軸向運行無不正常的沖擊聲和雜音。檢驗其軸向反向間隙，以防在裝配中由于裝配引起反向差值不符合要求。

③更換軸向軸承：對于更換軸向軸承的情況，必須保證軸向的反向差值達到要求，并檢查無不正常的雜音。

④更換系統檢驗：更換系統的情況，則僅檢驗系統功能，檢驗系統是否有報警現象，并同時檢驗試車螺紋是否正常（對于帶編碼器的車床）。:
