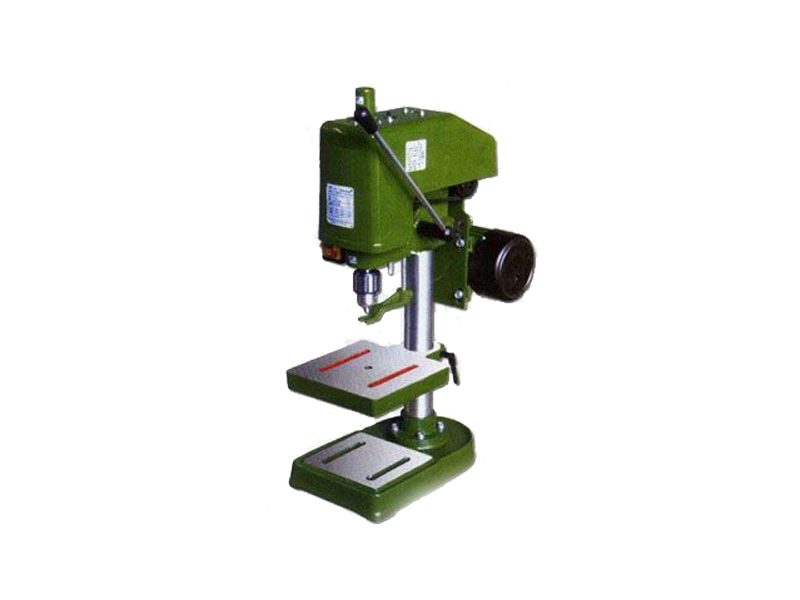

SWJ-12臺式攻絲機主要參數：

型號	SWJ-12
最大攻絲直徑（鑄件/鋼件）	M12/M8
主軸直徑mm	60
主軸中心線至立柱表面距離	127
主軸端至工作臺最大距離	290
工作臺最大升降行程      (mm)	45
主軸錐度	B16
主軸轉速級數	3
主軸轉速范圍 （r/min）	260、440、750
底座尺寸 (mm)	400x250
工作臺面尺寸 (mm)	230x230
總高 (mm)	810
電動機   (KW)	0.37
毛重/凈重  (kg)	72/50
包裝尺寸 (cm)	61x44x91

攻絲機的日常操作注意事項:

  對于機械設備的操作，其實都是比較嚴謹?shù)?。很多人操作熟練了之后，就慢慢開始松懈，對機械設備的很多方面都開始無所謂。其實，這是非常不準備的一種做法。我們應該注意哪些方面呢?

  一、通常扭力筒夾的扭力在出廠時即已設定好，但在攻較強韌之材料時或使用一段時間后，必須再調整，設定扭力。

  二、扭力筒夾外殼有2個小孔，允許做半個凹槽之扭力調整，這在調整M3以下的扭力控制非常重要。

  三、使用一字起子挑起扣環，用尖嘴鉗置入扭力調整環上的2個圓孔內，順時針轉則增加扭力，反時針轉則減少扭力。

  四、調整好后，將扣環插入筒夾外殼的小孔內，扭力即不再改變了。

  五、扭力筒夾是保證螺紋，故扭力筒夾不能隨意亂放、亂丟、亂摔，以免影響攻絲精度。

  六、當氣動馬達不轉時，一般情況是氣力不夠，請檢查氣壓是否調至6-8KG即可。

  七、當氣動馬達轉，而扭力筒夾打滑，有可能是材質太硬或材質粘性好，請把扭力筒夾扭力調大。

  攻絲機的日常操作可謂需要細心而為，因此，希望我們以上的介紹對大家有所幫助!

  本機適用在金屬材料或其他材料上攻螺紋，可以廣泛應用于單件或成批生產的儀表工業，機械制作工業或修配部門。

  操作注意

  調節垂直度

1、讓氣動馬達下方的快換接頭與工作桌面或工件的平面接觸，確定快換接頭與工作桌面垂直，(快換接頭與工作桌面無間隙)，然后再鎖緊垂直板或萬向頭之4只固定螺絲。

2、將空氣管接于三聯件與馬達之間。

  氣動馬達

1、氣動馬達壓下前端之“扳機”則馬達正轉；攻絲，同時壓下后端之“反轉按鈕”則氣動馬達反轉；退出。

2、平行臂能很輕易的移動至攻絲位置，不要很用力往下壓，讓絲錐就像導螺桿似地、無阻力地進出螺孔。

  空氣要求：

1、進氣管必須在3/8吋或10mm以上，長度不宜超過10M。

2、設定壓力在3-6MP。

3、調整空氣三聯件之滴油速度為每分鐘1至2滴，若滴油太快則馬達上端會因排氣中含油太多而變得濕答答。

4、每天檢查油杯中的油量、油質和滴油速度。

5、請使用氣動工具專用油(黏度30左右)；

  保管使用說明書在使用機器前一定要仔細閱讀說明書內容，并進行正確的安裝、 調試。對安全事項、機器性能、保養、產品附件及易損件等均要熟知。在以后的產品使用過程中同樣也會用到使用說明書。因此必須妥善加以保管。

  二、安全預防措施

1、應讓持有電工操作證的專業人員進行電器安裝或維修。

2、開機前檢查電機銘牌上的電壓和頻率是否和電源一致。

3、機床電源插頭，插座上的各觸角應牢靠，無松動或不接觸現象。

4、不要濫用電線，不要用力猛拉插座上的電源線，電線就遠離高溫，油膩、尖銳邊緣 的地方。

5、當發生故障或有不正常聲響時應立即拔掉插頭，關上機床主軸箱左側面上的按鈕開 關，然后進行檢查修理。

6、不要讓機床在無人情況下運轉，一定要在關機后，停止運轉才能離開。

7、保持工作場地的干凈整潔，不要在潮濕、雜亂、微弱光線、易燃易爆的地方使用機 床。讓兒童或參觀者遠離機床，避免各種不安全因素發生。

8、機床不能超過大削切能力，使其超負荷工作。

9、戴上護目鏡，不要穿寬松衣或戴首飾、手套、長發應用發夾固定再戴上帽子，防止被機器卷入的危險。

10、工作時工件應緊固可靠。

11、保持絲錐銳利，切削時應加注切削液。

12、更換絲錐時，應切斷電源，拔出插頭，用鑰匙緊固新絲錐后，一定要把鑰匙從鉆夾 頭上拿下來。

13、不要在疲勞或服用酒精、麻醉劑情況下，再操縱機器。

14、當機床上的零件、附件已損壞，請不要任意代用，應采用相同性能的對應零配件， 如采用本單位的則好。

  三、 鉆夾頭的拆裝和使用：用于本機床切削能力較大，主軸端部如圖所示，端部 B18 短莫氏錐面上端有 M20*1.5 螺紋，在螺紋上擰一只有三個缺口的鉆夾頭緊固盤，用三只螺栓 M5*16 將緊 固盤與鉆夾頭緊固后，拉緊鉆夾頭防止其意外脫落。

1、用汽油將鉆夾頭內錐面和主軸短圓錐擦干凈，不得有油污和灰塵。否則接觸不良會損傷內外錐面。

2、將緊固盤擰在主軸端部螺紋上。

3、將緊固盤上的缺口與鉆夾頭上端 M5 螺孔對準，用木錘在鉆夾頭上敲緊，然后用三只螺栓 M5*16 均勻擰緊。

4、插入鑰匙，鉆夾頭外圈逆時針旋轉則夾緊，須時針旋轉則松開。拆鉆夾頭時，應擰緊，3只螺栓再退出緊固盤壓下鉆夾頭。機床性能性能。

四、機床性能、用途及技術參數本機床采用機械摩擦離合器使主軸正反轉，比普通電機正反轉工作平穩，噪聲小，且具有過載保護作用。摩擦離合器采用特殊摩擦材料，可進行強力攻絲，手柄操作縱力減少，手柄操縱角度及長度可調節。該機能在黑色金屬、有機金屬及非金屬材料上連續頻繁進行攻絲操作，廣泛應用與機械 制造，儀器儀表、五金玩具等行業。

  工作原理：

  攻絲機采用壓縮空氣驅動，安全快速；較小氣壓力和氣量（0.3-0.8mpa），超大扭力輸出；能對各種鋼材、鐵、銅、鋁、塑料等材料攻絲；筒夾帶過載保護裝置，絲攻損傷較少，螺牙精度好；操作簡單輕便，完全不需要經驗和力量；加工成本較使用CNC加工中心，銑床帶攻絲器或手動攻絲低許多；較重的工作物不需要定位裝置或移動，工作面積特大（半徑100-2000mm范圍內）；定位迅速快和較好的切削速度，增加生產量；透孔或盲孔，絲攻均不致斷裂、垂直、（萬向）角度均能攻絲；加工范圍大：(M3-M24)。產品，使用壽命的保證。

  攻絲機配有精密扭力筒夾，筒夾自身帶有過載保護裝置。扭力筒夾采用汽車離合器的原理，即便是盲孔，也不必?fù)?dān)心會扭斷絲攻，有效地對扭力的進行控制，保證絲錐不易扭斷或損壞；螺牙精度達到7級或以上，透孔或盲孔攻絲時均不出現斷牙、壞牙現象。

  攻絲機應用范圍：

  攻絲機面向市場以來，以它輕便、靈活以及具有其它類似設備無法取代的優點，深受廣大用戶的關愛。它避免了車床、鉆床或手動攻絲的局限，且省時、省力、不易爛牙、絲錐不易折斷等，其顯著的特點受到用戶的廣泛好評和采用。此機適用于所有機械制造行業，現大陸客戶涵蓋了機床、模具機械、塑膠機械、印刷機械、包裝機械制造廠、工程機械、汽車摩托車零部件、航空發動機、機車車輛、煙草機械以及通用機械等行業。
