主要參數：

主要技術參數	ZX50C
鉆孔最大直徑	50
端銑最大寬度	100
立銑最大直徑	25
鏜孔最大直徑	120
最大攻絲直徑	M16
最大平磨砂輪直徑	-
主軸端面至工作臺距離	38-430
主軸轉速范圍(r.p.m)	230-1825
主軸行程	120
工作臺尺寸	900×240
工作臺行程	500×230
外型尺寸	1200×970×1650
電動機功率	1.5/2.2

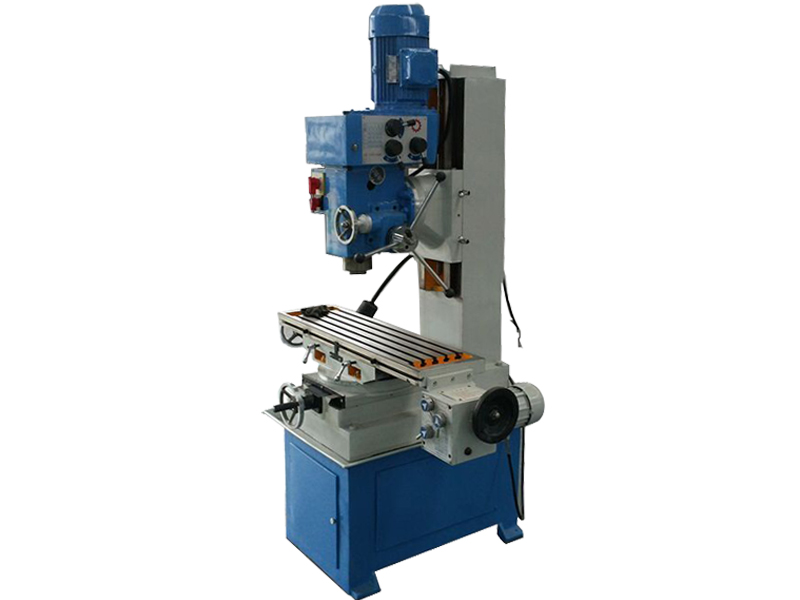

ZX50C鉆銑床工藝成熟，售后極少，質量可靠，特別適用于各種中小型零件加工，特別是有色金屬材料；塑料；尼龍的切削，具有結構簡單，操作靈活等優點，廣泛用于單件或是成批的機械制造；儀表工業；建筑裝飾和修配部門！

具有以下特點:

1工作臺可縱、橫向移動。

2.底座為整體鑄件，加工工件更穩定，精度更好。

3.具有鉆、銑、鏜、磨、攻絲等多種切削功能。

4.主軸箱可垂直平面內左右回轉。

5.工作臺可在水平面內左右回轉。

6.工作臺可縱向自動走刀，提高加工效率。

裝上立銑頭后，可作為多方向的銑削工作。在裝上分度頭后，可作摸數m=3毫米以下的直齒、錐齒輪及螺旋齒等的銑削工作。由于本機床應用廣泛，故適合一般修理與工具車間；單件或小批生產車間使用為宜。本機床結構是由床身、底座、三角體、工作臺和滑座、滑臂回轉座、銑頭、冷卻及潤滑、電器系統等九個主要部件組成床身裝在底座上，床身下腹內裝主電機。通過一對三角皮帶輪傳給I軸進入床身齒輪箱，經過六對齒輪傳動給主軸，主軸前端為莫氏4號錐孔。即可裝置端銑刀柄，亦可裝置刀桿，長刀桿另一頭支承在掛架的軸承孔內，刀桿支架則裝在滑臂的燕尾導軌上。

如何減少鉆銑床齒輪的噪音？

鉆銑床齒輪的噪音原因之一是鉆銑床存在間歇性噪聲；用ND6型精密聲級計測試，低噪聲減速機為72.3Db（A），達到了出廠要求；而噪聲減速機為82.5dB（A），達不到出廠要求。經過反復測試、分析和改進試驗，得出的結論是必須對生產的各個環節進行綜合治理，才能有效降低齒輪傳動的噪聲。

1、控制鉆銑床齒輪的精度：齒輪精度的基本要求：經實踐驗證，齒輪精度必須控制在GB10995－887~8級，線速度高于20m/s齒輪，齒距極限偏差、齒圈徑向跳動公差、齒向公差一定要穩定達到7級精度。在達到7級精度齒輪的情況下，齒部要倒梭，要嚴防齒根凸臺。

2、控制原材料的質量：原材料是生產產品的前提條件，無論通過何種途徑，原材料到廠后都要經過嚴格的化學成分檢驗、晶粒度測定、純潔度評定。其目的是及時調整熱處理變形，提高齒形加工中的質量。

3、防止熱處理變形：齒坯在粗加工后成精鍛件，進行正火或調質處理，以達到：

軟化鋼件以便進行切削加工；

（2）消除殘余應力；

（3）細化晶粒，改善組織以提高鋼的機械性能；

（4）為最終能處理作好組織上的準備。應注意的是，在正火或調質處理中，一定要保持爐膛溫度均勻，以及采用工位器具，使工件均勻地加熱及冷卻，嚴禁堆放在一起。需鉆孔減輕重量的齒輪，應將鉆孔序安排在熱處理后進行。齒輪的最終熱處理采用使零件變形較小的齒面高頻淬火；高頻淬火后得到的齒面具有的強度、硬度、耐磨性和疲勞極限，而心部仍保持足夠的塑性和韌性。為減少變形。齒面高頻淬火應采用較低的淬火溫度和較短的加熱時間、均勻加熱、緩慢冷卻。

4、保證鉆銑床齒坯的精度：齒輪孔的尺寸的精度要求在孔的偏差值的中間差左右分布，定在±0.003~±0.005mm；如果超差而又在孔的設計要求范圍內，必須分類，分別轉入切齒工序。齒坯的端面跳動及徑向跳動為6級，定在0.01~0.02mm范圍內。

5、切齒加工措施：對外購的齒輪刀具必須進行檢驗，必須達到AA級要求。齒輪刀具刃磨后必須對刀具前刃面徑向性、容屑槽的相鄰周節差、容屑槽周節的累積誤差、刀齒前面與內孔軸線平行度進行檢驗。在不影響齒輪強度的前提下，提高齒頂高系數，增加0.05~0.1m,，改善刀具齒頂高系數，避免齒輪傳動齒根干涉。M=1~2的齒輪采用齒頂修圓滾刀，修圓量R=0.1~0.15m。消除齒頂毛刺，改善齒輪傳動時齒頂干涉。切齒設備每年要進行一次精度檢查，達不到要求的必須進行維修。操作者亦要經常進行自檢，特別是在機床主軸徑向間隙控制在0.01mm以下，刀軸徑跳0.005mm以下，刀軸竄動0.008mm以下。刀具的安裝精度：刀具徑向跳動控制在0.003mm以下，端面跳動0.004mm以下。切齒工裝精度，心軸外徑與工件孔的間隙，保證在0.001~0.004mm以內。心軸上的螺紋必須在丙頂類定位下，由螺紋床進行磨削：垂直度≦0.003mm，徑跳≦0.005mm。螺母必須保證內螺紋與基準面一次裝夾車成，墊圈的平行度≦0.003mm。

6、文明生產：齒輪傳動噪聲有30%以上的原因來自毛刺、磕碰傷。有的工廠在齒輪箱裝配前，去除毛刺及磕碰傷，是一種被動的做法。（1）齒輪軸類零件，滾齒后齒部立即套上專用的塑料保護套后轉入下道工序，并帶著專用的塑料保護套入庫和發貨。（2）進行珩齒工藝，降低齒面粗糙度，去除毛刺，并防止磕碰傷，能有效地降低齒輪傳動噪聲。

7、采取其它材料及熱處理、表面處理方式：（1）可利用粉末冶金成型技術，齒輪成型后齒部高頻淬火。（2）采用墨鑄鐵，齒輪切削加工后，再進行軟氮化處理。（3）采用40Cr材料，齒輪切削功工后，采用軟氮化處理或齒部鍍銅處理。綜合所述，要根治齒輪傳動噪聲，齒輪材料及熱處理是要本，齒坯精度是保證，齒輪精度是關鍵，文明生產是基礎。
