主要參數：

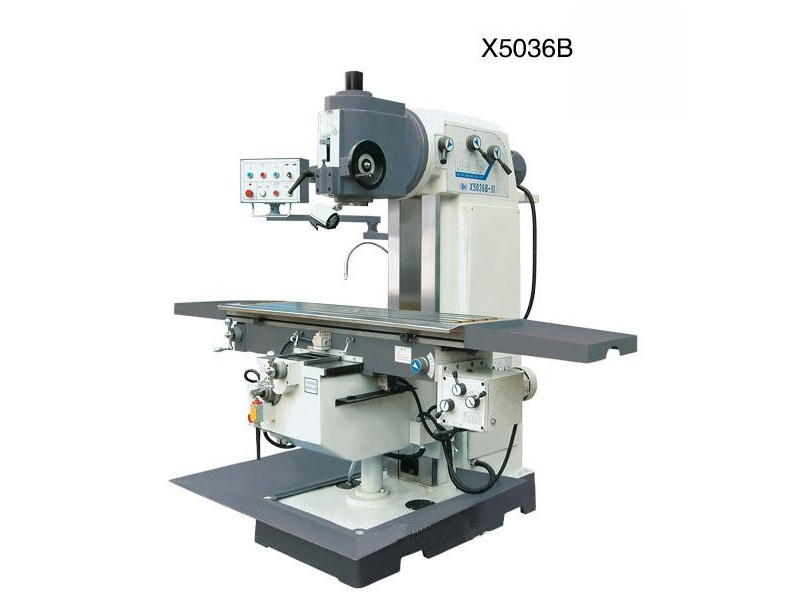

規格型號	X5036B
主軸孔錐度	7;24 ISO50
主軸端面至工作臺距離	60~440
主軸中心線至床身垂直導軌面距離	360
主軸轉速范圍(r.p.m)	(12級)60~1700
立銑床頭加轉角度(°)	±45°
工作臺工作面尺寸	1500×360
工作臺行程(縱向/橫向/垂向)	1000/320/400(1280*380*400)
工作臺縱、橫向機動進給速度(mm/min)	(8級)15~370(快進540)
工作臺垂向機動升降速度(mm/min)	590
工作臺“T”型槽(槽數/寬度mm/間距)(mm)	3/18/80
主傳動電機功率	4/5.5
工作臺機動進給電機功率	0.75
升降臺機動進給電機功率	1.1
機床外形尺寸(長×寬×高)(mm)	2220×1790×1980
機床重量	2600/2800

本機主要用于對各種金屬材料，孰料，木材等材質的加工，可用各種圓柱銑刀、圓片銑刀、角銑刀、成型銑刀和端面銑刀加工各種平面、斜面、溝槽齒輪等，可選配萬能分度頭等銑床附件，擴大加范圍。是一種通用金屬切削機床。本機床的主軸錐孔可直接或通過附件安裝各種圓柱銑刀、成型銑刀、端面銑刀、角度銑刀等刀具。

本機特點：

1.機床剛性好，能承載重負荷切削。

2.機床主軸電機功率快，變速范圍廣，充分發揮刀具效能，快速切削。

3.機床易磨損鑄件采用釩鈦耐磨鑄鐵，重要部位采用優質合金鋼，穩定耐用。

4.機床有完善的潤滑系統，并且X Y軸為機械齒輪變速傳動，Z軸為電機傳動，也可改進為變速升降。

5.立式銑床銑頭可在垂直平面內順、逆時針調整 ±45°；立式銑床X、Y、Z三方向機動進給；立式銑床主軸采用能耗制動，制動轉矩大，停止迅速，可靠。

6.底座、機身、工作臺、中滑座、升降滑座、主軸箱等主要構件均采用強度材料鑄造而成，并經人工時效處理，保證機床長期使用的穩定性。

7.立銑頭可在垂直平面內順、逆回轉調整 ±45°，拓展機床的加工范圍；主軸軸承為圓錐滾子軸承，承載能力強，且主軸采用能耗制動，制動轉矩大，停止迅速、可靠。

8.潤滑裝置可對縱、橫、垂向的絲杠及導軌進行強制潤滑，減小機床單損，保證機床的快效運轉；同時，冷卻系統通過調整噴嘴改變冷卻液 流量的大小，滿足不同的加工需求。

9.機床設計符合人體工程學原理，操作方便；操作面板均使用形象化符號設計，簡單直觀。

主軸軸承為圓錐滾子軸承，承載能力強，且主軸采用能耗制動，制動轉矩大，停止迅速、可靠。立式銑床操作保養：操作機床前，應仔細閱讀機床的使用說明書，充分理解機床的技術和功能，按規定的方式操作。穿著合上的工作服。經常檢查機床內和機床周圍是否有障礙。不要用潮濕的手操作本機床電氣裝置。參閱本說明書中規格的檢查部位，定期對他們進行檢查、調整、保養。不準隨意拆卸、改動安全裝置或標志及防護裝置。

1：嚴禁操作者超負荷使用設備。

2：開車前，必須按照巡回檢查點仔細進行檢查，并按潤滑圖表進行潤滑。

3：停車八小時以上再開動設備時，應先低速轉動三至五分鐘，確認潤滑系統通暢各部運動正常后，再開始工作。

4：使用中不準離開和委托他人照管，不準拆掉安全防護裝置，不準拆卸跟位檔鐵。

5：橫梁主軸工作臺和升降臺在移動前應先松開緊固螺釘，清除周圍雜物，擦凈導軌和涂油。

6：在快速或自動進給時應先調整好限程檔鐵。

7：工作中必須經常檢查設備，各部的運轉和潤滑情況。如運轉或潤滑不良時，應停止使用。

8：工作臺面禁放工、卡量具和工件。

9：調整自動循環時開車前必須檢查機床自動循環的正確性。

10：工作完成將各手柄置于非工作位置，工作臺放在中間位置，升降臺落在下面并切斷電源。

結構分類：

(1)臺式銑床(2)懸臂式銑床(3)滑枕式銑床(4)龍門式銑床動，用于大件(5)平面銑床(6)仿形銑床(7)升降臺銑床(8)搖臂銑床(9)床身式銑床(10)專用銑床

易損件的修復方法：

立式銑床立銑頭中，主要易損件有主軸、主軸套筒及套筒體孔。這些零件，在不發生嚴重磨損以致失效的情況下一般都可做一定的修復后繼續使用。各磨損件修復方法如下：1、主軸的修復2、套筒體孔的修復3、套筒的修復

操作時該注意些什么？

立式銑床與臥式銑床相比較，主要區別是主軸垂直布置，廣泛應用于各個數控機床行業領域！因?yàn)榱⑹姐姶策m于加工較大平面及利用各種帶柄銑刀加工溝槽及臺階平面，所以

1.在使用立式銑床之前必須按照巡回檢查點仔細進行檢查，并按潤滑圖表進行潤滑。

2.如果停用立式銑床八小時以上再開動設備時，應先低速轉動三至五分鐘，確認潤滑系統通暢各部運動正常后，再開始工作。

3.在銑床使用過程中不準離開和委托他人照管，不準拆掉安全防護裝置，不準拆卸跟位檔鐵。

4.如果立式銑床保養時應該先把橫梁主軸工作臺和升降臺在移動前應先松開緊固螺釘，把清除周圍雜物，再擦凈導軌和涂油。

5.在銑床快速或自動進給時應先調整好限程檔鐵。

6.工作中必須經常檢查設備，各部的運轉和潤滑情況。如運轉或潤滑不良時，應停止使用。

7.工作臺面禁放工、卡量具和工件。

8.調整自動循環時開車前必須檢查機床自動循環的正確性。

9.工作完成將立式銑床的各手柄置于非工作位置，工作臺放在中間位置，升降臺落在下面并切斷電源。

10.嚴禁操作者超負荷使用立式銑床。

安全操作規程：

1、工作前必須穿好工作服，扎好袖口，不準圍圍巾，嚴禁戴手套，女工發辮應挽在帽子內。

2、要檢查設備上的防護、保險、信號裝置。機械傳動部分、電氣部分要有可靠的防護裝置。工、卡具是否完好，否則不準開動。

3、鉆床的平臺要緊住，工件要夾緊。鉆小件時，應用專用工具夾持，防止被加工件帶起旋轉，不準用手拿著或按著鉆孔。

4、自動走刀，要選好進給速度，調好行程限位塊。手動進刀一般按逐漸增壓和減壓的原則進行，以免用力過猛造成事故。

5、調整鉆床速度、行程、裝夾工具和工件時，以及擦試機床時，要停車進行。

6、機床開動后，不準接觸運動著的工件、刀具和傳動部分。禁止隔著機床轉動部分傳遞或拿取工具等物品。

7、鉆頭上繞長鐵屑時，要停車清除，禁止用口吹，手拉、應使用刷子或鐵鉤清除。

8、使用搖臂鉆，橫臂回轉范圍內不準有障礙物。橫臂和工作臺不準有浮放物。

9、工作結束時，將橫臂降到最低位置。主軸箱靠近立柱，并都要卡緊。

10、或兩人以上在同一臺機床工作時，必須有一人負責安全，統一指揮，防止發生事故。

11、發現異常情況應立即停車，請有關人員進行檢查。

12、機床運轉時，不準離開工作崗位，因故要離開時必須停車并切斷電源。

13、工作完后，關閉機床總閘，擦凈機床，清掃工作地點。
