主要參數如下：

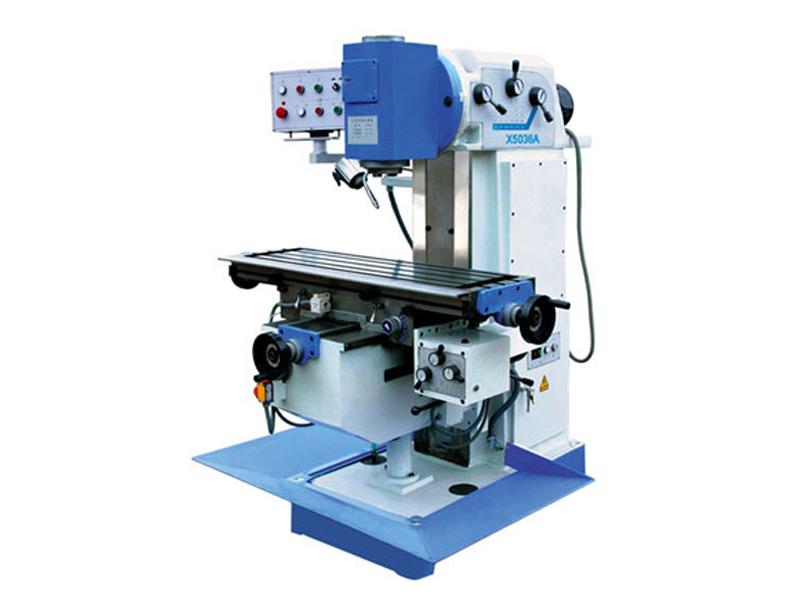

型號	X5036A立式銑床
主軸錐孔錐度	7：24 ISO50
主軸端面至工作臺面距離	60-440
主軸中心至床身垂直導軌面距離	360
主軸轉速范圍(r/min)	60-1690（12級）
立銑頭回轉角度(°)	±45°
工作臺尺寸	1500×360
工作臺行程（縱向/橫向/垂向）(mm)	1000/320/380（460）
工作臺縱/橫向機動進給速度(mm/min)	15-370（8級）540（快）
工作臺垂向機動升降速度(mm/min)	590
工作臺T型槽數/寬度/間距	3/18/80
主傳動電動機功率	4
工作臺機動進給電動機功率	750
升降臺升降進給電動機功率	1100
冷卻泵電動機功率	90
冷卻泵流量(升/分)	25
機床凈重/毛重	2200/2300
外形尺寸	2220×1790×1980

本機是一種通用金屬切削機床。本機床的主軸錐孔可直接或通過附件安裝各種圓柱銑刀、成型銑刀、端面銑刀、角度銑刀等刀具，適用于加工各種零部件的平面、斜面、溝槽、孔等，是機械制造、模具、儀器、儀表、汽車、摩托車等行業的理想加工設備。銑頭可在垂直平面內順、逆時針調整±45°；主軸采用能耗制動，制動轉矩大，停止迅速，可靠；X X、Y、Z三方向機動進給；X、Y、Z三方向?qū)к壐背纛l淬火、精密磨削；手動潤滑裝置可對絲杠及導軌進行強制潤滑。

可配置特殊附件：

可用各種圓柱銑刀、圓片銑刀、角度銑刀、成型銑刀和端面銑刀加工各種平面、斜面、溝槽等。如果使用適當銑床附件，可加工齒輪、凸輪、弧形槽及螺旋面等特殊形狀的零件，配置萬能銑頭、圓工作臺、分度頭等銑床附件，可進一步擴大機床使用范圍根據用戶需求可配置數顯裝置。

立式銑床主軸是垂直設置的，其余與臥式升降臺銑床相似。升降臺銑床的主要變型有：萬能回轉頭銑床，其主軸可調整到任意角度，以適應加工需要；仿形銑床，具有仿形裝置，用于加工成形表面；程序控制銑床，具有較高的自動化水平，可實現不同功能的自動加工循環；數字控制銑床，可實現點位和連續軌跡的自動加工，用于加工復雜的成形表面。

完好標準：

1.零部件

2.零部件完整齊全，質量符合要求

3.床身、升降臺、工作臺底座導軌無嚴重砸傷和研拉傷，運行平穩。

4.主軸無砸傷、研拉傷。

5.主軸傳動齒輪箱，工作臺進給變速箱，變速操縱箱，機構齊全完整，裝配質量符合裝配圖的技術要求，零部件磨損在允許范圍內，運行靈活。

6.潤滑柱塞泵、油管、指示器、油標、冷卻液泵及管、噴嘴等零部件齊全，油路暢通、油量充足，油質符合要求，密封達到無泄露標準。

7.限位開關、撞板齊全、靈活、可靠。

8.立洗頭定位銷、工作臺縱向固定螺釘，主軸潤滑調整螺釘，力鐵頭固定螺母齊全有效。

9.隨機的扳手、端銑刀心軸、刀柄套筒、機油油輪、照明裝置齊全、好用。

10． 電氣線路完整，絕緣良好,金屬軟管無脫落現象。

11．基礎、底座穩固可靠，地腳螺栓和各部螺栓連接緊固、齊整，符合技術要求。

運行性能 ：

1.設備運轉正常，性能良好。

2.主軸傳動系統，進給系統運行正常平穩，無明顯沖擊、振動、阻止、異常發熱和噪音?？燹D(zhuǎn)速時，主軸軸承溫度不高于70°，噪音級不超過85dB(A)。

3.孔盤變速操縱機構靈敏準確，變速齊全，定位可靠。

4.主軸手動移動手輪、工作臺縱向、橫向與升降操作手柄動作輕便。

5.升降臺和工作臺運行平穩，機動進給和快速移動時無明顯沖擊、振動、阻滯和爬行現象。

6.工作臺縱向進給運動與橫向和垂直進給運動的互鎖，應準確可靠。

7.主電動機和進給電動機電流在額定范圍內無異常波動。

技術資料

1.技術資料齊全、準確。

2.說明書、出廠精度檢驗合格書、安裝檢修及竣工驗收記錄齊全準確。

3.有總圖和易損零部件圖紙。

4.設備操作規程、維護檢修規程齊全。

5.機床運行記錄、交接班記錄和維護記錄齊全完整，內容翔實，填寫認真。

設備及環境

1.設備及環境整齊，清潔。

2.機床內外清潔，無銹蝕，無油垢，無黃袍。

3.工作場所整潔無油垢，無雜物，工、夾具及附件擺放整齊。

設備的維護

1.日常維護  日常維護每班進行一次。

2.擦拭機床，做到無銹跡、無積垢、無黃袍。

3.檢查主軸方銷螺釘有無松動，錐孔有無拉傷，變速手柄是否齊全、靈活可靠。

4.檢查進給變速箱固定羅栓是否松動，變速手輪是否牢固，變速操作是否靈活可靠。

5.檢查工作臺和升降臺及床身導軌結合面的間隙，調整和鎖定鑲條。

6.檢查床身和升降臺內的柱塞油泵的工作情況、各潤滑點是否有足夠的潤滑油。消除泄露。

7.檢查主傳動電機、進給電機和冷卻泵電機。

8.在工作臺縱向?qū)к墶M向?qū)к壣蹬_導軌面注油潤滑。

一級保養

1.完成日常維護內容。

2.調整工作臺縱向絲杠、螺母間隙。

3.調整進給變速箱摩擦離合器摩擦片之間的間隙。

4.檢查主軸傳動機構運行和潤滑情況，清洗過濾網。

5.清洗注油孔和毛氈，補充潤滑油。

6.清掃電機和電氣裝置。

二級保養：

1.每運轉250小時進行一次二級保養。

2.完成一級保養內容。

3.除導軌面的毛刺。

4.各定位手柄變速手柄應無松動。

5.工作臺臺面應無毛刺。

6.清洗專用附件，涂油防腐。

7.補齊螺釘、手球等缺件。

8.檢查各電器接觸點，接線要牢固。

9.按規定換油，更換冷卻液。

定期檢查：

1.檢查立洗頭，主軸及主軸傳動機構的傳動齒輪，軸和軸承。

2.檢查工作臺進給變速箱齒輪、軸、軸承、快速移動離合器、摩擦離合器和變速操縱箱軸、滑動齒輪、蘑菇型手柄。

3.檢查床身導軌、升降臺導軌、工作臺縱、橫向移動導軌有無拉、研、碰傷。

4.檢查主軸傳動箱的潤滑。

5.檢查進給變速箱潤滑。

6.檢查導軌潤滑。

7.檢查電器控制裝置、限位開關和操作按鈕。

8.檢查幾何精度和工作精度。

檢修周期和檢修內容

1.檢修周期（小修：8個月；中修：24個月；大修：72個月）

2.檢修內容 4.2.1小修  a.刮修床身導軌面、升降臺導軌面、工作臺縱橫向?qū)к壝娴睦?、研、碰傷?b.檢修摩擦離合器，調整間隙。
