液壓牛頭刨床是一種適用性很強的普通車床，用軸承固定主軸,切削性能好，轉速快、主軸孔 52mm、可直接加工51mm棒料、尾座自鎖式方型、內錐莫氏5號。牛頭刨床可用于車削圓柱形、圓錐形的表面、端面和內孔，以及多種公、英制螺紋。液壓牛頭刨床廠家生產的本機床用于刨削各種平面和成型面，適于單件和小批生產。

液壓牛頭刨床價格便宜，主要用于單件小批生產中刨削中小型工件上的平面、成形面和溝槽。中小型液壓牛頭刨床的主運動大多采用曲柄搖桿機構(見曲柄滑塊機構)傳動，故滑枕的移動速度是不均勻的。大型液壓牛頭刨床多采用液壓傳動，滑枕基本上是勻速運動?；淼姆祷匦谐趟俣却笥诠ぷ餍谐趟俣取Ｓ捎诓捎脝稳信俚都庸?，且在滑枕回程時不切削，液壓牛頭刨床的生產率較低。機床的主參數是刨削長度。

機床和主切削運動和進給運動均為液壓傳動，可無級快速，具有液壓過載保險裝置，傳動平穩、超程量小、啟動和停止靈活可靠、機床剛性好、切削力大、換向精度、油溫低、熱變形小、精度穩定、能適應強力切削和連續工作。

液壓牛頭刨床廠家生產的床工作臺能實現快速垂直和水平移動，刀架具有自動抬刀機構，機床手柄集中，操作方便。

床身等關鍵件的回火、震動時效、超音頻淬火等熱處理工藝，使機床精度更穩定，使用壽命更長。

液壓牛頭刨床廠家采用主切削運動和進給運動均為液壓傳動，可無級調速，具有液壓過載保險裝置，轉動平穩、超程量小、啟動和停止靈活可靠、機床剛性好、切削力大、換向精度、油溫低、熱變形小、精度穩定、能適用強力切削和連續工作的需要。

機床工作臺能實現快速水平和垂直移動，刀架具有自動抬刀機構，機床手柄集中，操作方便，自動化程度高。

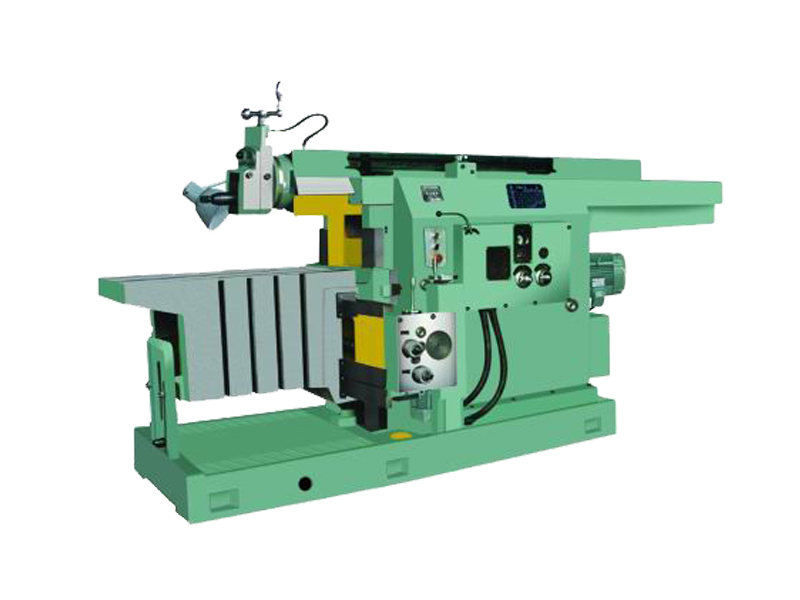

下圖表格是我廠生產的BY60100液壓牛頭刨床的主要參數：

型號	BY60100 液壓牛頭刨床
最大刨削長度	1000
滑枕工作行程速度（無級）(mm/min)	3-44
滑枕底面到工作臺面距離	80-400
最大切削力(N)	28000
刀架最大行程	160
刨刀柄最大尺寸（寬×厚）(mm)	30×45
工作臺上工作面尺寸（長×寬）(mm)	1000×500
工作臺中央T型槽尺寸	22
工作臺最大水平行程	800
滑枕每次往復行程工作臺水平進給范圍（無級） (mm)	0.25-5
主電動機(kw)	7.5
工作臺快速移動電動機(kw)	0.75
外形尺寸（長×寬×高）(mm)	3615×1574×1760

液壓牛頭刨床滑枕帶著刨刀，作直線住復運動的刨床，因滑枕前端的刀架形似牛頭而得名。牛頭刨床主要用于單件小批生產中刨削中小型工件上的平面、成形面和溝槽。中小型牛頭刨床的主運動(見機床）大多采用曲柄搖桿機構(見曲柄滑塊機構)傳動，故滑枕的移動速度是不均勻的。大型牛頭刨床多采用液壓傳動，滑枕基本上是勻速運動，滑枕的返回行程速度大于工作行程速度。由于采用單刃刨刀加工，且在滑枕回程時不切削，牛頭刨床的生產率較低，液壓牛頭刨床的主參數是最大刨削長度。牛頭刨床主要有普通牛頭刨床、仿形牛頭刨床和移動式牛頭刨床等。普通牛頭刨床由滑枕帶著刨刀作水平直線住復運動，刀架可在垂直面內回轉一個角度，并可手動進給，工作臺帶著工件作間歇的橫向或垂直進給運動，常用于加工平面、溝槽和燕尾面等。仿形牛頭刨床是在普通牛頭刨床上增加一仿形機構，用于加工成形表面，如透平葉片。移動式牛頭刨床的滑枕與滑座還能在床身(臥式)或立柱(立式)上移動，適用于刨削特大型工件的局部平面。

我廠刨床的優越性：

1、工作臺能左右回轉角度，工作臺具有橫向和升降的快速移動機構；用以刨削傾斜的平面，從而擴大了使用范圍。

2、進給系統采用凸輪機構，有10級進給量。改變走刀量，也非常方便。

3、在走刀系統內裝有過載安全機構，當由于操作不慎或者受到外力影響與切削超載時，走刀自行打滑，無損機件保證機床的正常運行。

4、滑枕和床身導軌間以及具有速度的齒輪付和主要的滑動導軌面，均有油泵打出的潤滑油進行循潤滑。

5、裝有離合器及制動停車機構，所以在變換速度，啟動機床及停車時，可不必切斷電源，制動停車機構能使滑枕當離合器脫開時之慣性沖程量不大于10毫米。

牛頭刨床的擺桿機構的作用:

刨床應用的原理，是將電機的旋轉運動轉為直線運動，所以要連接一個轉換機構。擺桿是這個機構的一部分，一頭連著圓盤和馬達，一頭連著運動直線導軌。這樣將旋轉運動轉換成直線運動來工作的。

回程力小加速快回、提生產效率。進程慢、推力大、有利刨削、電機工作更平穩。牛頭刨床進刀機構用搖桿滑塊機構。進刀機構用搖桿滑塊機構不用曲柄滑塊機構。如果用曲柄滑塊機構，刀具做的運動是往復振動，速度不均，切割表面由于刀具的速度不一樣，表面難看了。用搖桿滑塊機構是為了實現慢進，快退。

大多采用曲柄搖桿機構(見曲柄滑塊機構)傳動，故滑枕的移動速度是不均勻的。大型牛頭刨床多采用液壓傳動，滑枕基本上是勻速運動。滑枕的返回行程速度大于工作行程速度。由于采用單刃刨刀加工，且在滑枕回程時不切削，牛頭刨床的生產率較低。

牛頭刨床維修

1，工作臺面的不平度檢驗。

2，滑枕移動對上工作臺面的不平行度檢驗。

3，工作臺水平移動對上工作臺面的不平行度檢驗。

4，工作臺水平 移動對側工作臺面的不垂直度檢驗。

5，滑枕移動對側工作臺面的不平行度檢驗。

6，滑枕移動對上工作臺面中央T形槽的不行度檢驗，工作 臺垂直移動對上工作臺面的不垂直度檢驗，滑枕移動對側工作臺中央T型槽的不平行度檢驗，A試件上加工面的不平度。B試件上加工面對 基面的不平行度C試件兩側加工面的不平行度。C試件側加工面對基面的不垂直度。
