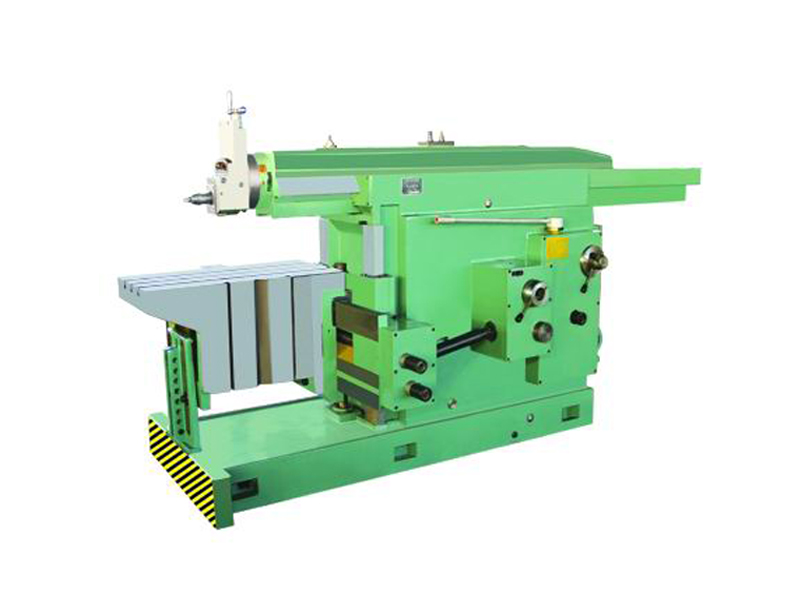

BC60100牛頭刨床滑枕帶著刨刀，作直線住復運動的刨床，因滑枕前端的刀架形似牛頭而得名。牛頭刨床主要用于單件小批生產中刨削中小型工件上的平面、成形面和溝槽。中小型牛頭刨床的主運動(見機床)大多采用曲柄搖桿機構(見曲柄滑塊機構)傳動，故滑枕的移動速度是不均勻的。大型牛頭刨床多采用液壓傳動，滑枕基本上是勻速運動?；淼姆祷匦谐趟俣却笥诠ぷ餍谐趟俣取Ｓ捎诓捎脝稳信俚都庸?，且在滑枕回程時不切削，牛頭刨床的生產率較低。機床的主參數是最大刨削長度。牛頭刨床主要有普通牛頭刨床、仿形牛頭刨床和移動式牛頭刨床等。普通牛頭刨床(見圖)由滑枕帶著刨刀作水平直線住復運動，刀架可在垂直面內回轉一個角度，并可手動進給，工作臺帶著工件作間歇的橫向或垂直進給運動，常用于加工平面、溝槽和燕尾面等。仿形牛頭刨床是在普通牛頭刨床上增加一仿形機構，用于加工成形表面，如透平葉片。移動式牛頭刨床的滑枕與滑座還能在床身(臥式)或立柱(立式)上移動，適用于刨削特大型工件的局部平面。

本機主要參數主要參數：

型號		BC60100 牛頭刨床
最大刨削長度		1000
工作臺最大橫向移動距離		800
滑枕底面至工作臺最大距離		400
工作臺最大垂直移動距離		380
工作臺工作面尺寸（長×寬）(mm)		1000×500
刀架行程		160
刀架最大回轉角度(°)		±60°
刨刀柄最大尺寸（寬×厚）(mm)		30×45
滑枕每分鐘往復次數		15、20、29、42、58、83
工作臺機動進給量范圍	水平進給10級(mm)	0.3~3
	垂直進給8級(mm)	0.15~0.5
工作臺快速移動速度	水平進給	3
	垂直進給(mm/min)	0.5
工作臺中央T型槽尺寸		22
主電機功率		7.5kw
外形尺寸（長×寬×高）(mm)		3640×1575×1780
凈重		5500

BC60100使用于刨削各種平面和成型面，適于單件和小批生產。 床身等關鍵件的回火、震動時效、超音頻淬火等熱處理工藝，使機床精度更穩定，使用壽命更長。主切削運動和進給運動均為液壓傳動，可無級調速，具有液壓過載保險裝置，轉動平穩、超程量小、啟動和停止靈活可靠、機床剛性好、切削力大、換向精度高、油溫低、熱變形小、精度穩定、能適用強力切削和連續工作的需要。

刨床利用住復運動的刀具切割已固定在機床工作平臺上的工件〔一般用來加工較小工件)。機床的刀架1犬似牛頭，故名：牛頭刨床其五大特點：

1、牛頭刨床的工作臺能左右回轉角度，工作臺具有橫向和升降的快速移動機構；用以刨削傾斜的平面，從而擴大了使用范圍。

2、刨床的進給系統采用凸輪機構，有10級進給量。改變走刀量，也非常方便。

3、牛頭刨床在走刀系統內裝有過載安全機構，當由于操作不慎或者受到外力影響與切笑超載時，走刀自行打滑，無損機件保證機床的正常運行。

4、滑枕和床身導軌間以及具有速度的齒輪付和主要的滑動導軌面，均有油泵打出的潤滑油進行循潤滑。

5、牛頭刨床裝有離合器及制動停車機構，所以在變換速度，啟動機床及停車時，可不必切斷電源，制動停車機構能使滑枕當離合器脫開時之慣性沖程量不大于10毫米。

BC60100牛頭刨床是普通用途刨削機床,適用于平面、T型槽、燕尾槽等成型表面的刨削加工。該機床整機剛性好，工作效率高，操作方面，動作成本低等特點，適合于中小零部件的單件和批量加工，是機械加工行業配置刨削機床首選機型。

BC60100牛頭刨主要特點:

● 優化的原理設計,機床外形美觀,操作方便。

● 垂直、水平導軌面采用矩形導軌,穩定性更好。

● 采用先進的超間頻淬火工藝,使機床的壽命更長。

● 適用于刨削各種中小零件的平面,T型槽和成形面,可用于單件或成批生產。

使用時必須遵守金屬切削加工安全技術操作《通則》。  工件、刀具裝卡要牢固，刀具不準伸出過長，不準用手錘擊打夾緊工件的手柄，工作臺不準放置其他物品。調整牛頭沖程時，刀具不準接觸工件，溜板前后不準站人。工件加工中，頭、手不準伸到牛頭前檢查，牛頭未停穩時，不準測量工件，更不準用棉紗擦拭工件及機床轉動部位。使用風動夾具時，風壓不準低于規定值。夾具啟閉時，手必須離開工件和工作臺。 嚴禁在同一工作臺上夾緊兩種高度不同的工件同時加工。工件高度不準超過牛頭高度。

采用傾斜刀架刨斜面時，必須防止滑枕回程時刀架與工件相撞。機床運轉中，嚴禁調整行程。清掃鐵屑嚴禁用嘴吹。進刀時應緩慢進給，不準一次進刀量過大，以免工件飛脫傷人。

牛頭刨床金屬切削加工設備，利用住復運動的刀具切割已固定在機床工作平臺上的工件〔一般用來加工較小工件)。機床的刀架似牛頭。

滑枕帶著刨刀，作直線住復運動的刨床，因滑枕前端的刀架形似牛頭而得名。牛頭刨床主要用于單件小批生產中刨削中小型工件上的平面、成形面和溝槽。

牛頭刨床的主運動為電動機→變速機構→搖桿機構→滑枕往復運動；牛頭刨床的進給運動為電動機→變速機構→棘輪進給機構→工作臺橫向進給運動。

刨床大齒輪和連桿問題如何處理？

牛頭刨床能夠用以刨削歪斜的平面，然后擴展了使用范圍。在走刀系統內裝有過載安全組織，當因?yàn)椴僮鞑簧骰蛟S遭到外力影響與切削超載時，走刀自行打滑，無損機件確保機床的正常運行。裝有離合器及制動泊車組織，所以在改換速度，發動機床及泊車時，可不用堵截電源，制動泊車組織能使滑枕當離合器脫開時之慣性沖程量不大于10毫米。

牛頭刨的大齒輪和連桿，是動力轉化設備，他是電機的動力，經過大齒輪，由圓周運動轉化為直線來回往復運動，所以它們的轉化關系到動力能否充分利用.機床是不是轟動震顫。

大多數原因，都是這類的疑問。所以，疑問的關鍵是在于他們之間的空隙是不是調整到位，調整到一個合理的程度，對他們維修也非常簡單，咱們有固定螺絲只需要輕輕地旋緊螺絲，空隙巨細就能夠，調整刨床的轟動。
