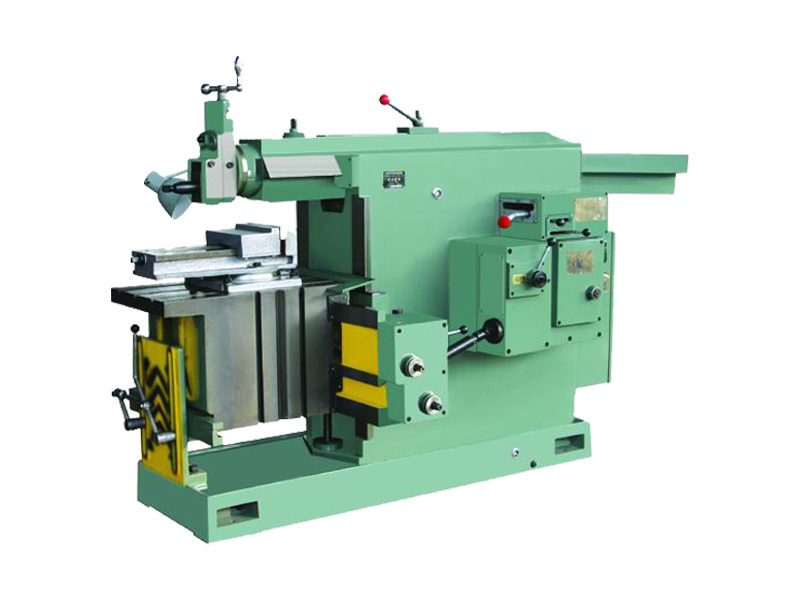

BC6063牛頭刨床
生產廠家：滕州市高地機床有限公司
廠家熱線：0632-5806100
移動電話：18663251181
BC6063牛頭刨床機床是一臺工作臺能實現快速水平和垂直移動，刀架具有自動抬刀機構，機床手柄集中，操作方便，自動化程度高的機器?；韼е俚?，作直線往復運動的刨床，因滑枕前端的刀架形似牛頭而得名。BC6063牛頭刨床主要用于單件小批生產中刨削中小型工件上的平面、成形面和溝槽。
本機主要參數：
型號
BC6063 牛頭刨床
最大刨削長度
630
滑枕底面到工作臺面的最大距離
385
工作臺最大橫向移動距離
630
工作臺最大垂直移動距離
360
工作臺上工作面尺寸（長×寬）(mm)
630×400
刀架行程
120
滑枕每分鐘往復次數
14、20、28、40、56、80
刀架回轉角度(°)
±60°
刨刀柄最大尺寸（寬×厚）(mm)
20×30
工作臺機動進給量范圍
水平進給（12級）(mm)
0.2~2.5
垂直進給（12級）(mm)
0.08~1.00
工作臺中央T型槽尺寸
18
主電機功率
3
外形尺寸（長×寬×高）(mm)
2342×1225×1480
凈重/毛重
1750/1870
五大特點：
1、牛頭刨床的工作臺能左右回轉角度，工作臺具有橫向和升降的快速移動機構；用以刨削傾斜的平面，從而擴大了使用范圍。
2、刨床的進給系統采用凸輪機構，有10級進給量。改變走刀量，也非常方便。
3、牛頭刨床在走刀系統內裝有過載安全機構，當由于操作不慎或者受到外力影響與切笑超載時，走刀自行打滑，無損機件保證機床的正常運行。
4、滑枕和床身導軌間以及具有速度的齒輪付和主要的滑動導軌面，均有油泵打出的潤滑油進行循潤滑。
5、牛頭刨床裝有離合器及制動停車機構，所以在變換速度，啟動機床及停車時，可不必切斷電源，制動停車機構能使滑枕當離合器脫開時之慣性沖程量不大于10毫米。
BC6063牛頭刨床機床使用于刨削各種平面和成型面，適于單件和小批生產。床身等關鍵件的回火、震動時效、超音頻淬火等熱處理工藝，使機床精度更穩定，使用壽命更長。主切削運動和進給運動均為齒輪傳動，轉動平穩、超程量小、啟動和停止靈活可靠、機床剛性好、切削力大、換向精度好、熱變形小、精度穩定、能適用強力切削和連續工作的需要。BC6063牛頭刨床工作臺能實現快速水平和垂直移動，刀架具有自動抬刀機構，機床手柄集中，操作方便，自動化程度高。在操作中要注意以下幾點事項 ：
1、在虎鉗上夾緊工件時，加長套管的長度不得超過虎鉗原設計板把長度的1倍，并嚴禁敲打。
2、床身、刀架、工作臺以及各處操作手柄、手輪等嚴禁敲打。
3、刨刀應裝卡牢靠，不許伸出過長，當工件距離刨刀太遠時，應盡量將工作臺升起，將刀架落下。
4、嚴禁在機床運轉中擰緊刨頭、調整刨削的行程、速度和位置，或調整工作臺、刀架導軌的楔鐵。
5、刨削有角度的工作面，要注意刀架退回時不與床身撞擊。
6、經常注意各部潤滑、聲音和各連接處的緊固情況以及各軸承的溫度，溫升不許超過50~60℃（手可以忍受10秒以上）。
7、嚴禁用腳踩踏導軌面，絲杠和油漆表面。
8、不準用鈍的刨刀加工，以免機床受到損壞。
9、不許在無人幫助的情況下拿起20公斤以上的工件到工作臺上，以免失手砸壞機床。
工作前的檢查與準備
1、操作者在交接班時，如發現交接事項與實際情況不符時，應立即通知設備員或維修工進行處理，未處理完畢，不得擅自開車。
2、檢查各部聯接螺絲、銷子的緊固情況，不得松動。
3、檢查皮帶的松緊程度，并調整適宜。
4、對液壓牛頭刨床，應檢查液壓系統各部件的運轉情況是否正常。
5、盤車試驗使“牛頭”往復一次，察看變速箱、自動走刀及各運動部位是否正常。
6、將操作手柄放入“空位”上、空轉電動機，檢查電動機的運轉情況，如發現有下列情況之一時，應立即切斷電源，通知設備員或維修工進行處理，不許非專職人員擅自拆卸修理：電動機發出嗡嗡聲而不轉動，或有其它一場聲音，又似轉非轉。電動機及雌力開關冒煙，或發出燒糊氣味；電動機產生振動、亂蹦、甩頭等現象；
7、在電動機運轉正常后，以最慢的刨削速度試運轉2~3分鐘，檢查各傳動零部件的作用、聲音、溫升，確認均無異常時，方可開車工作。
刨床工安全技術操作規程
作業人員必須持證上崗； 必須熟練掌握本崗位所使用設備的《安全操作規程》，認真作 好點檢表上所要求的內容；工作時不準聊天、離崗或干與生產無關的事，在班前、班上 不準喝酒。上崗前必須穿戴好本崗位要求的勞動防護用品。操作時必須戴防護眼鏡；工件裝夾要牢固，增加虎鉗夾固力應用接長套筒，不得用榔頭敲打扳手。
刀具不得伸出過長，露出刀架的長度，視工作物情況盡量縮短。刨刀要裝牢固,防止工件因受力過大而沖出傷人。調整刀頭行程要使刀頭不碰撞工件，用手搖動全行程進行調試。溜板前后不準站人。機床調整好后及時將搖手柄取下。刨削過程中手、頭不要伸到車頭前檢查，車頭不停穩，不得測量工件。
使用扳手時，開口要適當，用力不可過猛,防止滑倒或碰傷；扳手加套管加力時，兩腳須前后站立，以防后仰發生事故；清掃機床鐵屑只允許用毛刷、 禁止用嘴吹、 風吹。
裝卸較大工件和夾具時應請人幫助,防止滑落傷人，使用風動夾具時，風壓不能低于規定值。開風動夾具夾緊工件時，手要離開工件或工作。
作業結束后，清理好工作場地,關閉電源，清潔設備，按規定恢復機床各部位置，填寫好交班記錄。
牛頭刨床刀刨刀片的時候刀片有波浪不平滑可能有三個方向：1、每次近刀量太大，2、刨床的剛度不夠，3、刨床磨損嚴重，龍門松動。
