參數數據：

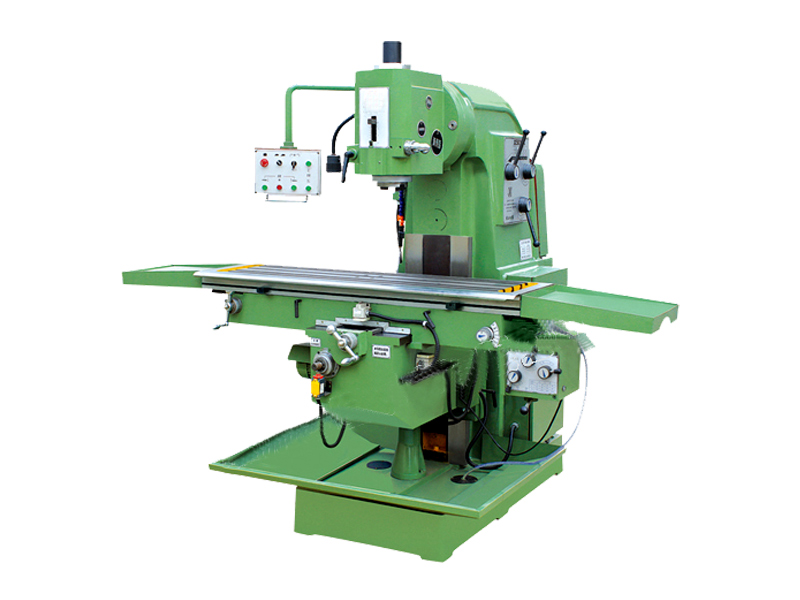

型號	X5036K立式銑床
主軸孔錐度	7:24 ISO50
主軸中心至工作臺距離	60~540
主軸孔中心至立柱表面距離	325
主軸轉速范圍(r.p.m)	(12級) 60~1700
工作臺尺寸	1500×360
工作臺行程	830×320
電動機功率	4(5.5)
外型尺寸	1700×1680×1880
凈重	2200

主要特點：

[1]底座、機身、工作臺、中滑座、升降滑座、主軸箱等主要構件均采用強度材料鑄造而成，并經人工時效處理，保證機床長期使用的穩定性。

[2]拓展機床的加工范圍；主軸軸承為圓錐滾子軸承，承載能力強，且主軸采用能耗制動，制動轉矩大，停止迅速、可靠。

[3]工作臺X/Y/Z向有手動進給、機動進給和機動快進三種，進給速度能滿足不同的加工要求；快速進給可使工件迅速到達加工位置，加工方便、快捷，縮短非加工時間。

[4]X、Y、Z三方向?qū)к壐苯?jīng)超音頻淬火、精密磨削及刮研處理，配合強制潤滑，提升精度，延長機床的使用壽命。

[5]潤滑裝置可對縱、橫、垂向的絲杠及導軌進行強制潤滑，減小機床的磨損，保證機床的運轉；同時，冷卻系統通過調整噴嘴改變冷卻液   流量的大小，滿足不同的加工需求。

[6]機床設計符合人體工程學原理，操作方便；操作面板均使用形象化符號設計，簡單直觀。

個手柄的作用：

立式銑床分為兩組操作手柄，第一組為縱向工作臺操作手柄，通過扳動手柄左和右，縱向工作臺可以進行自動運行。第二組為橫向和升降臺的操作手柄，通過扳動手柄上、下和前、后，橫向工作臺及升降臺可以進行自動運行。通過以上兩組手柄操作達到銑床工作臺進行自動銑削和進刀的作用。

安全操作規程：

1、嚴禁操作者超負荷使用設備。

2、工作前必須穿好工作服，扎好袖口，不準圍圍巾，嚴禁戴手套，女工發辮應挽在帽子內。

3、要檢查防護、保險、信號裝置。機械傳動部分、電氣部分要有可靠的防護裝置。工、卡具是否完好，否則不準開動。

4、開機前，必須按照巡回檢查點仔細進行檢查，并按潤滑圖表進行潤滑。

5、停車八小時以上再開動銑床時，應先低速轉動三至五分鐘，確認潤滑系統通暢各部運動正常后，再開始工作。

6、使用中不準離開和委托他人照管，不準拆掉安全防護裝置，不準拆卸跟位檔鐵。

7、橫梁主軸工作臺和升降臺在移動前應先松開緊固螺釘，清除周?chē)s物，擦凈導軌和涂油。

8、開動后，不準接觸運動著的工件、刀具和傳動部分。禁止隔著立式銑床轉動部分傳遞或拿取工具等物品。

9、銑頭上繞長鐵屑時，要停止工作清除，禁止用口吹，手拉、應使用刷子或鐵鉤清除。

10、在快速或自動進給時應先調整好限程檔鐵。

11、工作中必須經常檢查各部的運轉和潤滑情況。如立式銑床運轉或潤滑不良時或發現異常情況應立即停車，請有關人員進行檢查。

12、工作臺面禁放工、卡量具和工件。

13、兩人或兩人以上在同一臺設備工作時，必須有一人負責安全，統一指揮，防止發生事故。

14、調整自動循環時開車前必須檢查機床自動循環的正確性。

15、銑床運轉時，不準離開工作崗位，因故要離開時必須停車并切斷電源。

16、立式銑床工作完成將各手柄置于非工作位置，工作臺放在中間位置，升降臺落在下面并切斷電源，關閉總閘，擦凈機床，清掃工作地點。

與臥式銑床相比較，主要區別是主軸垂直布置，立式銑床適于加工較大平面及利用各種帶柄銑刀加工溝槽及臺階平面，生產率要比臥式銑床高。

立式銑床是一種通用金屬切削機床。本機床的主軸錐孔可直接或通過附件安裝各種圓柱銑刀、成型銑刀、端面銑刀、角度銑刀等刀具，產品用途：適用于加工各種零部件的平面、斜面、溝槽、孔等，是機械制造、模具、儀器、儀表、汽車、摩托車等行業的理想加工設備。所以它的日常保養是非常重要的。我們應當按照正確的方法對其進行保養。

潤滑裝置可對縱、橫、垂向的絲杠及導軌進行強制潤滑，減小機床的磨損，保證機床的效運轉；同時，冷卻系統通過調整噴嘴改變冷卻液 流量的大小，滿足不同的加工需求。

機床設計符合人體工程學原理，操作方便；操作面板均使用形象化符號設計，簡單直觀。

主軸箱可以在垂直平面內擺動大約90°，部分機型工作臺可在水平面內擺布回轉45°，大多數模型縱向表可自動走刀。

班前保養

1.開車前檢查各油池是否缺油，并按照潤滑圖所示，使用清凈的機油進行一次加油。

2.檢查電源開關外觀和作用是否良好，接地裝置是否完整。

3.檢查各部件螺釘、像目、手柄、手球及油杯等有無松動和丟失，如發現應及時擰緊和補齊。

4.檢查傳動皮帶狀況。

5.檢查電器安全裝置是否良好。

班中保養

1.觀察電機、電器的靈敏性、可靠性、溫升、聲響及震動等情況。

2.檢查電器安全裝里的靈敏和可靠程度。

3.觀察各傳動部件的溫升、聲向及震動等情況。

4.時刻檢查床身和升降臺內的柱塞油泵的工作情況，當機床在運轉中而指示器內沒有油流出時，應及時進行修理。

5.發現工作臺縱向絲杠軸向間隙及傳動有間隙，應按說明要求進行調整。

6.主軸軸承的調整。

7.工作臺快速移動離合器的調整。

8.傳動皮帶松緊程度的調整。

班后保養

工作后必須檢查、清掃設備，做好日常保養工作，將各操作手柄(開關)置于空檔(零位)拉開電源開關，達到整齊、清潔、潤滑、安全。
