主要參數：

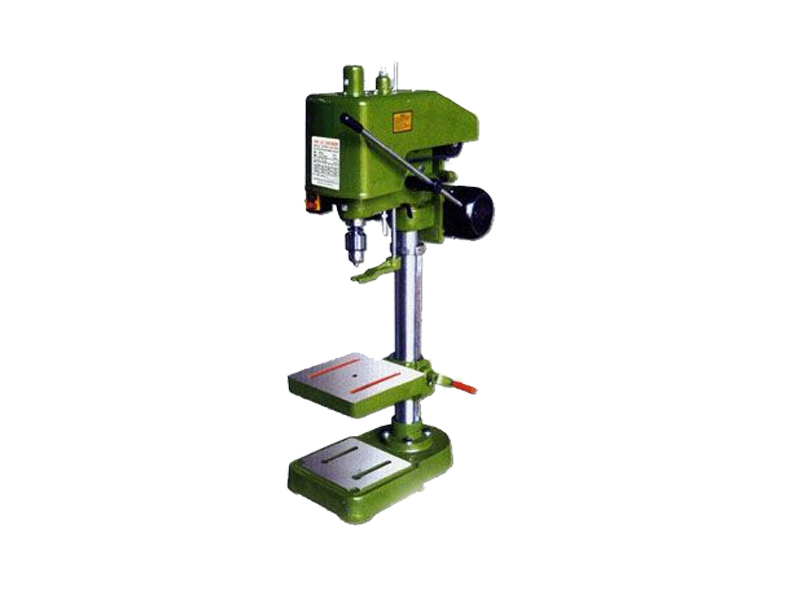

型號	SWJ-16
最大攻絲直徑（鑄件/鋼件）	M16/M12
主軸直徑mm	74
主軸中心線至立柱表面距離	183
主軸端至工作臺最大距離	520
主軸錐度	B18
主軸轉速級數	3
主軸轉速范圍（r/min）	240、380、570
底座尺寸	520x310
工作臺面尺寸 (mm)	270x280
總高 (mm)	1220
電動機(KW)	0.75
毛重/凈重   (kg)	120/102
包裝尺寸  (cm)	70x44x128

本機適用在金屬材料或其他材料上攻螺紋，可以廣泛應用于單件或成批生產的儀表工業，機械制作工業或修配部門。具有先進的螺矩自動補償及安全過載保護功能,轉速為恒扭矩?zé)o極調速，可方便夾持大工件、可進行深孔攻絲、結構先進合理、鋼性及靈活性好、經久耐用的專用臺式攻絲機。

本機十大特點：

1、采用國際新技術，由攻絲專用齒輪減速電機直接驅動，輸出扭矩強大。沒有離合器、傳送帶等復雜機構，螺紋成型精度好、壽命長、保養方便易維護，安全性好。

2、產品構造符合國家GB/T、JB/T標準，立柱、易磨損件及減速器都使用經特殊熱處理的合金鋼制造，支撐件加厚加重，整體剛性強，能夠承受扭矩，攻絲能力均有足夠余量。

3、 支架及夾頭按國標制造，具有先進的螺矩自動補償及安全過載保護功能,可進行深孔攻絲，可攻至Ｍ48螺紋孔。

4、以小體積大扭矩的懸臂攻絲機專業電機做為攻絲主軸，直接使用220V電源，轉速為恒扭矩?zé)o級調速，技術成熟。使用成本低，易維護，能耗低，噪音小，壽命長，可頻繁正反轉。

5、所用元器件及電機采用名牌產品，(OMRON繼電器。施耐德、ABB按鈕開關。綿陽華豐圓型連接器）。

6、兩件式組合前臂使攻絲過程更加自由方便，可根據攻絲需求可加工一個或數個位置螺紋孔，允許前-后、左-右、垂直操作無需頻繁移動及工夾產品。

7、攻絲過程智能保護系統能實時感知攻絲扭矩，能自動采取保護措施，提醒用戶對攻絲工藝進行優化及改進，可大大提升所加工的螺紋質量。

8、所有型號均配有深度控制系統，可實現攻絲深度控制自動反轉，攻絲→至預置深度→自動反轉，輕松解決盲孔攻絲及深度控制難題。

9、設備底座工作臺精磨加工，均勻分布螺紋通孔，使工夾更為方便、快捷、選配工件自動夾緊系統，可大幅度提升工作效率。

10、本設備可加工各種鋼件、有色金屬及塑料件的右旋及左旋緊固連接螺紋、傳動連接螺紋及管螺紋。



SWJ-16臺式攻絲機五大優點：

1、直接選用220V電源作為動力，使用維護可靠方便。

2、輸出動力強大穩定，塑性好，轉速為恒扭矩?zé)o級調速。

3、具有螺距自動補償及安全過載保護功能。

4、可加工較大工件不同位置螺紋孔及深孔攻絲的專用攻絲機。

攻絲機發生斷絲錐的情況有哪些原因？

伺服自動攻絲機就是用絲錐加工內螺紋的一種機床，它是應用廣泛的一種內螺紋加工機床。伺服自動攻絲機面向市場以來，以它輕便、靈活、高效以及具有其它類似設備無法取代的優點，深受廣大用戶的關愛。它避免了車床、鉆床或手動攻絲的局限，且省時、省力、不易爛牙、絲錐不易折斷等，其顯著的特點受到用戶的廣泛好評和采用。此機適用于所有機械制造行業，現大陸客戶涵蓋了機床、模具(廠)機械、塑膠機械、印刷機械、包裝機械制造廠、工程機械、汽車摩托車零部件、航空發動機、機車車輛、煙草機械以及通用機械等行業。

伺服自動攻絲機發生折斷是一種常見的額故障，其中比較常見的原因如下：

1、伺服自動攻絲機的給進速度過快，使得扭力偏大，因此廠商一般建議當使用的是普通的絲錐進行加工螺紋的時候，它的轉速不能夠超過一百轉每分鐘；

2、伺服自動攻絲機的底孔大小和絲錐不匹配。這種情況極大的增大了攻絲時候絲錐切削的部分，進而使得絲錐容易折斷；

3、操作人員的失誤。比如在給盲孔螺紋進行加工的時候，在絲錐就要和孔底進行接觸的時候，操作人員并沒有意識到，使得絲錐發生斷裂，這就要求工作人員要加強責任心；

4、伺服自動攻絲機使用的切削液選擇不當或者就是沒有使用。在整個攻絲的過程當中產生了大量的熱量。進而使得絲錐斷裂；

5、伺服自動攻絲機的同心度不夠。使得絲錐起步的定位不夠明確，攻絲過程當中扭矩偏大，使得絲錐發生斷裂。

攻絲機機油的使用：

機油的使用在攻絲機的工作中是相當重要的,我們只有很好的運用好這種物質才能有效的保證設備在運行的時候不會存在什么問題,因此一定要注意。那么如何正確的使用機油,今天就給大家介紹一下,這樣大家在使用的時候就會更加的方便了，首先就是要注意好機油的用量,我們在添加機油的時候要保證適量,不能太多也不能過少,否則都是不適合設備的運行的,因此我們在操作的時候要注意處理好這一問題。其次在使用機油的時候也是要注意油的品質的,一般是不能使用劣質的機油的,這樣是會帶來設備更嚴重的磨損的,那么攻絲機的使用壽命就會縮短了，另外鋼格板廠家提醒我們,機油的流動速度也是很重要的,這一點我們要調節好,這樣攻絲機在工作的時候就會更加的順暢了。

調節攻絲機扭力的注意點：

使用攻絲機我們可以輕松的加工出螺紋還有其他的絲狀工藝，因此在行業中這是一種使用比較廣泛的設備。不過我們在使用攻絲機的時候是需要進行扭力調整的，在進行扭力調整的時候要注意的有很多,今天就給大家介紹一下,這樣大家在調節的時候就不會出現什么問題了。首先就是要在對強韌的材料加工過之后一定要進行調整,因?yàn)檫@個時候的設備扭力會發生變化,再進行加工的話是不能達到很好的效果的，其次攻絲機的扭力筒夾外殼上有兩個小孔，我們在調節的時候要按照要求調整,否則不僅不會得到正確的調整,還會損壞到設備的質量，因此一定要注意，另外平衡機廠家告訴我們，在調節過兩個小孔之后就不要再次調整了，這樣會導致設備的扭力出現亂象,想要調對就不容易了。
