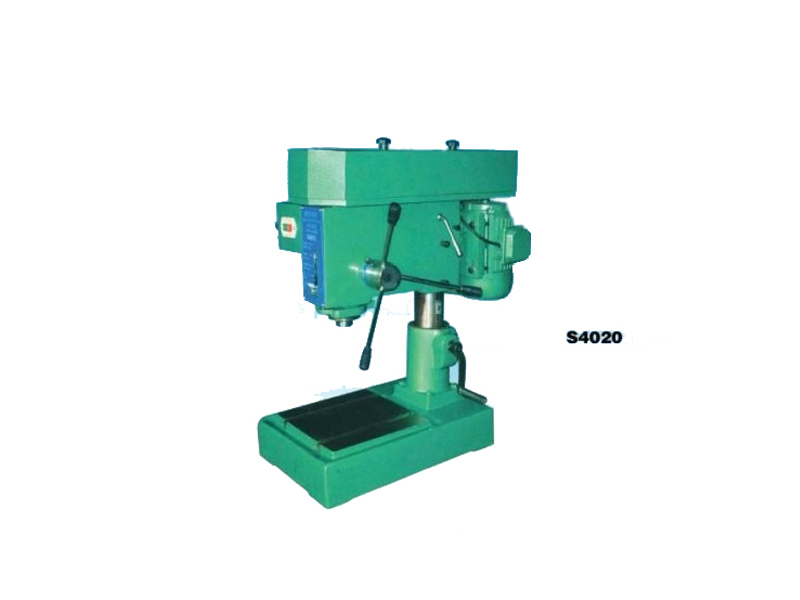

S4020臺式攻絲機適用在金屬材料或其他材料上攻螺紋，可以廣泛應用于單件或成批生產的儀表工業，機械制作工業或修配部門。本機最大攻絲直徑可以達到20MM，根據客戶需要，可以做成腳踏開關，手動正反轉和自動定深三種機型。

主要參數：

型號	S4020
攻絲范圍	M16一M20mm
主軸最大行程	85mm
主軸每分鐘轉速	135 轉／分mm
主軸軸線至立柱表面距離	270mm
底座工作面尺寸(長×寬)	280×2800mm
主軸快換機構端面至底座工作面最小距離	270mm
主軸快換機構端而至底座工作面最大距離	680mm
主軸繞立柱回轉角度	±180度
電動機	Y90 L一6  380V，0.75KW，910 r/min
外形尺寸(長×寬×高)	800×410×1170
凈重	150Kg

概念

折臂攻絲機該機床具有剛性強、 強度高、精度高、壽命長等優點，具了解該設備在一些廠家使用幾十年還能正常運行工作。隨著我國改革開放的深入發展， 歐洲的一些折臂電動攻絲機隨之進入中國市場，該類型折臂電動攻絲機具有展臂長、加工范圍大、垂直度可調等優點。國內專業生產折臂電動攻絲機單位為專用特種設備生產企業

分類

根據驅動動力源的不同， 折臂攻絲機攻絲機可以分為液壓攻絲機、電動攻絲機、氣動攻絲機；

根據攻絲機主軸數目不同，可分為單軸攻絲機、二軸攻絲機四軸攻絲機、六軸攻絲機、多軸攻絲機等；

根據加工零件種類不同，攻絲機又可分為模內攻絲機、萬能攻絲機、熱打螺母攻絲機、法蘭螺母攻絲機、圓螺母攻絲機、六角螺母攻絲機、盲孔螺母攻絲機、防盜螺母攻絲機等多種型號；

根據攻絲機加工過程的自動化程度不同，攻絲機可分為全自動攻絲機、半自動攻絲機和手動攻絲機，數控攻絲機等；

根據攻絲機攻牙時是否同時鉆孔，攻絲機又分鉆孔攻絲機、擴孔攻絲機、專用攻絲機，數控攻絲機，萬向動臂攻絲機。

全自動攻絲機自動化程度高，工作時，只要把零件毛坯放入料斗中即可自動進料，自動定位，自動夾緊，自動攻牙、自動卸料，一個工人可以同時操作多臺設備，生產效率快，可顯著節約勞動力成本。優質攻絲機具有設計新穎、結構合理、簡便易用、自動化程度好、使用方便、效率快、免維護、性價比高等特點，優質的螺母攻絲機加工出的各種螺母螺紋光潔度好，成品合格率高。

應用范圍

攻絲機面向市場以來，以它輕便、靈活以及具有其它類似設備無法取代的優點，深受廣大用戶的關愛。它避免了車床、鉆床或手動攻絲的局限，且省時、省力、不易爛牙、絲錐不易折斷等，其顯著的特點受到用戶的廣泛好評和采用。此機適用于所有機械制造行業，現大陸客戶涵蓋了 機床、 模具機械、 塑膠機械、 印刷機械、 包裝機械制造廠、 工程機械、汽車摩托車零部件、航空發動機、機車車輛、煙草機械以及通用機械等行業

產品特點

1、 重復定位迅速，切削速度快，生產效率快；

2、 安全扭力夾筒保證絲錐損傷少；

3、 通孔、盲孔絲錐不斷，絲牙精度好；

4、 較重的工件無需工裝、夾具；

5、 操作簡單，工作強度低。

攻絲機操作注意事項

一、調節垂直：

1、讓氣動馬達下方的快換接頭與工作桌面或工件的平面接觸，確定快換接頭與工作桌面垂直，（快換接頭與工作桌面無間隙），然后再鎖緊垂直板或萬向頭之4只固定螺絲。

2、將空氣管接于三聯件與馬達之間。

二、氣動馬達操作

1、氣動馬達壓下前端之“扳機”則馬達正轉；攻絲，同時壓下后端之“反轉按鈕”則氣動馬達反轉；退 出。

2、平行臂能很輕易的移動至攻絲位置，不要很用力往下壓，讓絲錐就像導螺桿似地、無阻力地進出螺孔。

三、空氣要求：

1、進氣管必須在3/8吋或10mm以上，長度不宜超過10M。

2、設定壓力在3-6KG。

3、調整空氣三聯件之滴油速度為每分鐘1至2滴，若滴油太快則馬達上端會因排氣中含油太多而變得濕

答答。

4、每天檢查油杯中的油量、油質和滴油速度。

5、請使用氣動工具專用油（黏度30左右）；

四、扭力筒夾之扭力調整：

1、通常扭力筒夾的扭力在出廠時即已設定好，但在攻較強韌之材料時或使用一段時間后，必須再調整，

設定扭力。

2、扭力筒夾外殼有2個小孔，允許做半個凹槽之扭力調整，這在調整M3以下的扭力控制非常重要。

3、使用一字起子挑起扣環，用尖嘴鉗置入扭力調整環上的2個圓孔內，順時針轉則增加扭力，反時針轉

則減少扭力。

4、調整好后，將扣環插入筒夾外殼的小孔內，扭力即不再改變了。

5、扭力筒夾是保證螺紋，故扭力筒夾不能隨意亂放、亂丟、亂摔，以免影響攻絲精度。

6、當氣動馬達不轉時，一般情況是氣力不夠，請檢查氣壓是否調至6-8KG即可。

7、當氣動馬達轉，而扭力筒夾打滑，有可能是材質太硬或材質粘性高，請把扭力筒夾扭力調大。

8、在攻絲過程中，如有斷絲錐的現象，檢查是否馬達與工件垂直，或扭力筒夾扭力過大，請將扭力筒夾 扭力調小。

五、專人保管：機器必須由固定人員保管、操作，如機器有異聲，應立即停止使用，并檢查處理，直到正常。切記勿私自拆開馬達。因該氣動馬達世界名牌產品，非常精密，生產產家為防仿造，一般情況下，非該品牌的專業人員，拆開此馬達就無法還原。私自拆開馬達導致無法修復不在保修范圍內。



臺式攻絲機工作原理：一根軸上串聯2個摩擦離合碗，上面的是提供反轉力的，下面的是提供正轉力的，撥叉壓下觸動下層離合器獲得正轉動力，停在中間就是空擋，抬到上面就觸動反轉離合器，這個結構很古遠，很好用的，結構很可靠，通常有使用普通鉆夾頭鎖緊絲錐的。這個正反轉變動是在瞬間，所以效率很高。
