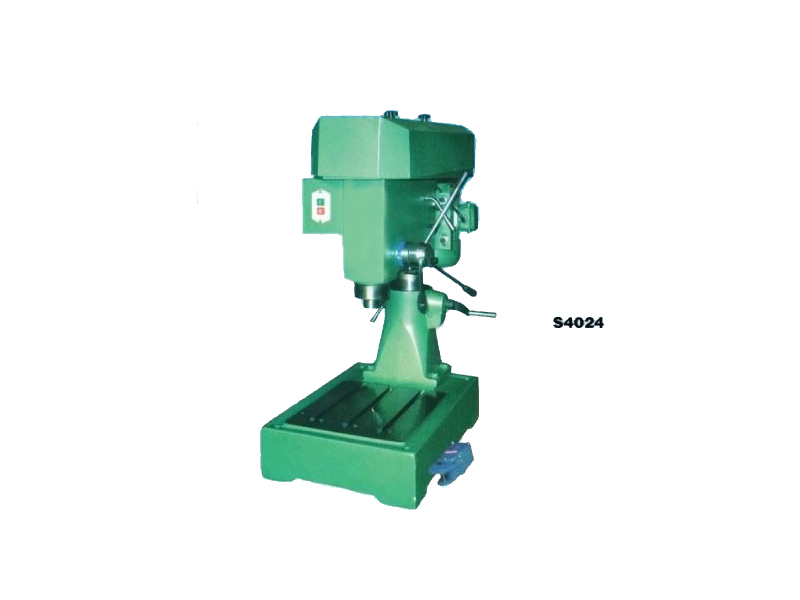

S4024臺式攻絲機適用在金屬材料或其他材料上攻螺紋，并已廣泛應用于單件或成批生產的儀表工業，機械制作工業或修配部門。本機最大攻絲直徑可以達到24MM,根據客戶需要，可以做成腳踏開關，手動正反轉和自動定深三種機型。

主要參數：

型號	S4024
最大攻絲直徑	24（mm）
主軸最大行程	100（mm）
攻絲范圍	M20一M24mm
主軸最大行程	115mm
主軸每分鐘轉速	135 轉／分mm
主軸軸線至立柱表面距離	275mm
底座工作面尺寸(長×寬)	400×340mm
主軸快換機構端面至底座工作面最小距離	60mm
主軸快換機構端而至底座工作面最大距離 370mm	370mm
主軸繞立柱回轉角度	±180度
電動機	Y90 L一6   380V  1.1KW 910 r/min
外形尺寸(長×寬×高)	800×410×1170
凈重	200kg

安全操作攻絲機幾大步驟：攻絲機是用絲錐加工內螺紋的一種機床，它是應用廣泛的一種內螺紋加工機床，共有3種款式：數控電動攻絲機、氣動攻絲機、臺式攻絲機。攻絲機在制造業中比較常見的機床，具有很重要的作用，那么如何才能在安全的情況下有效率的工作呢？

一、開始操作前，檢查主要鎖緊螺栓是否堅固，電源開關及線路是否良好。按規定穿著勞保用品，非攻絲工和未持證的攻絲工禁止上崗。

二、操作前必須在規定加油部位注入潤滑油、劑、脂等。待該機運轉正常、靈活、可靠后期方能操作

三、攻絲前，必須將所需攻絲的工件、工具等擺放整齊、順手。

四、調試攻絲機所攻絲的絲錐大小與深度符合要求的尺寸后再開始作業。防止滑牙和不夠牙

五、攻絲時排出的雜物（鐵渣粉沫等），應留有空位或槽穴以方便雜物排出。隨時清理。

六、經常自檢工件作業質量。不準弄虛作假，“一攻到底”。

七、攻絲時，根據攻絲粗細，選擇機床的速度，以保證攻絲質量。有針對性地調節適度快慢。

八、操作中，如出現異?，F(xiàn)象，應立即停止。禁止帶病運行。

九、排除故障或修理時應切斷電源，待機床完全停止運動，掛好檢修牌才能進行修理。禁止機器在運動中進行修理。

十、工作完畢，必須清理工作臺面作業現場，整理所做工件。材料定置堆放整齊，做好標識，留有通道。

攻絲機工作中出現故障常用的診斷方法：經常使用的攻絲機，在用的時候都會有這樣或者那樣的問題出現，如果攻絲機出現了這些問題那我們就要進行診斷，可以我們要怎樣來對攻絲機的毛病進行確診呢？我們要先對攻絲機的繼電器進行審核，這里就有流量的控制閥和壓力的控制閥。在長時間的使用中繼電器他會和搭鐵粘在一起，進而還會有松動出現。當然他的問題不僅僅這兩個方面。

我們在使用攻絲機以前要把他的基準點進行查看，對夾緊的隨意三個夾頭來進行分析。要是自由的情況檢查下來和圖紙上的要求是不一樣的那我們還要進行進 一步的檢查。在夾緊的情況下，如果有間隙我們可以用手指把他們合攏，這個時候他的基準是不會有偏離的。

機床的調整與操作  1、按轉速要求安裝三角皮帶，松開電機銷處兩內六角圓柱螺釘，拉開電機使三角皮帶張緊，但是不能過緊，并擰緊兩內六角圓柱螺釘。  2、根據所需攻絲螺紋規格，選配安裝相同螺距的螺桿、螺母套附件。卸下調節機構，用扳手將螺桿從主軸上左旋擰出即可進行螺桿和螺母套的更換。

本機操作原理：安全快速；較小氣壓力和氣量（0.3-0.8mpa），超大扭力輸出；.能對各種鋼材、鐵、銅、鋁、塑料等材料攻絲；筒夾帶過載保護裝置，絲攻損傷較少，螺牙精度好；操作簡單輕便，完全不需要經驗和力量；加工成本較使用CNC加工中心，銑床帶攻絲器或手動攻絲低許多；較重的工作物不需要定位裝置或移動，工作面積特大（半徑100-2000mm范圍內）；定位迅速快和較多的切削速度，增加生產量；透孔或盲孔，絲攻均不致斷裂、垂直、（萬向）角度均能攻絲；加工范圍大：(M3-M24)。產品，使用壽命的保證。

攻絲機配有精密扭力筒夾，筒夾自身帶有過載保護裝置。扭力筒夾采用汽車離合器的原理，即便是盲孔，也不必?fù)?dān)心會扭斷絲攻，有效地對扭力的進行控制，保證絲錐不易扭斷或損壞；螺牙精度達到7級或以上，透孔或盲孔攻絲時均不出現斷牙、壞牙現象。

應用范圍

攻絲機面向市場以來，以它輕便、靈活以及具有其它類似設備無法取代的優點，深受廣大用戶的關愛。它避免了車床、鉆床或手動攻絲的局限，且省時、省力、不易爛牙、絲錐不易折斷等，其顯著的特點受到用戶的廣泛好評和采用。此機適用于所有機械制造行業，現大陸客戶涵蓋了 機床、 模具(廠)機械、 塑膠機械、 印刷機械、 包裝機械制造廠、 工程機械、汽車摩托車零部件、航空發動機、機車車輛、煙草機械以及通用機械等行業

操作時需要注意以下事項：調節垂直度

1、讓馬達下方的快換接頭與工作桌面或工件的平面接觸，確定快換接頭與工作桌面垂直，(快換接頭與工作桌面無間隙)，然后再鎖緊垂直板或萬向頭之4只固定螺絲。

2、將空氣管接于三聯件與馬達之間。

馬達

1、馬達壓下前端之“扳機”則馬達正轉；攻絲，同時壓下后端之“反轉按鈕”則馬達反轉；退出。

2、平行臂能很輕易的移動至攻絲位置，不要很用力往下壓，讓絲錐就像導螺桿似地、無阻力地進出螺孔。

空氣要求

1、進氣管必須在3/8吋或10mm以上，長度不宜超過10M。

2、設定壓力在3-6MP。

3、調整空氣三聯件之滴油速度為每分鐘1至2滴，若滴油太快則馬達上端會因排氣中含油太多而變得濕答答。

4、每天檢查油杯中的油量、油質和滴油速度。

5、請使用氣動工具專用油(黏度30左右)；

扭力調整

1、通常扭力筒夾的扭力在出廠時即已設定好，但在攻較強韌之材料時或使用一段時間后，必須再調整，設定扭力。

2、扭力筒夾外殼有2個小孔，允許做半個凹槽之扭力調整，這在調整M3以下的扭力控制非常重要。

3、使用一字起子挑起扣環，用尖嘴鉗置入扭力調整環上的2個圓孔內，順時針轉則增加扭力，反時針轉則減少扭力。

4、調整好后，將扣環插入筒夾外殼的小孔內，扭力即不再改變了。

5、扭力筒夾是保證螺紋，故扭力筒夾不能隨意亂放、亂丟、亂摔，以免影響攻絲精度。

6、當馬達不轉時，一般情況是氣力不夠，請檢查氣壓是否調至6-8KG即可。

7、當馬達轉，而扭力筒夾打滑，有可能是材質太硬或材質粘性高，請把扭力筒夾扭力調大。專人保管機器必須由固定人員保管、操作，如機器有異聲，應立即停止使用，并檢查處理，直到正常。切記勿私自拆開馬達。因該馬達世界名牌產品，非常精密，生產產家為防仿造，一般情況下，非該品牌的專業人員，拆開此馬達就無法還原。私自拆開馬達導致無法修復不在保修范圍內。
