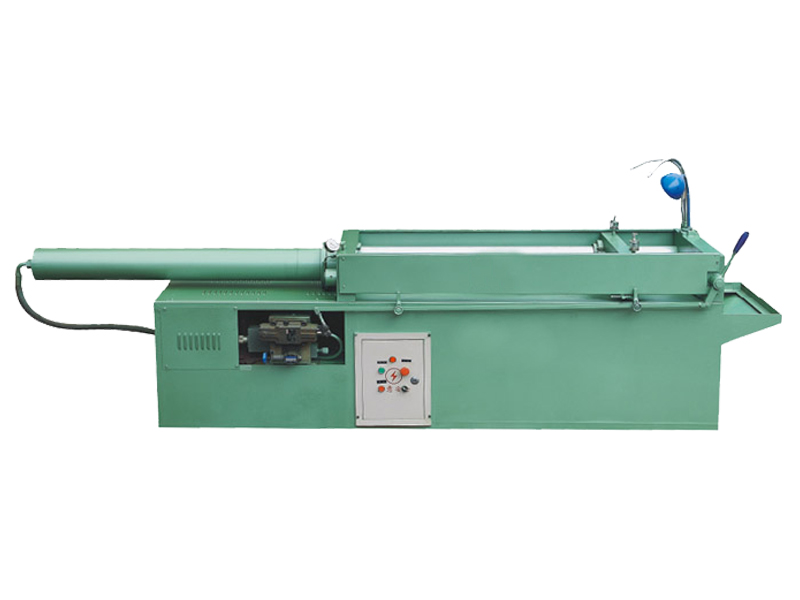

用鍵槽拉床加工是一種先進的加工方法,它的特點是:加工出的鍵槽尺寸精度、幾何精度和光潔度較高,同時生產率大為提高,它對操作工人的技術水平要求也較低,因此適用于大批或成批生產。鍵槽拉床的型號眾多，以下是我廠較為齊全的鍵槽拉床參數：

主要技術參數	單位	YL10T	YL20T	YL30T	YL40T	YL50T	YL60T
電機功率	kw	4	5.5	7.5	11	11	11
油缸行程	mm	1200	1200	1500	1500	1500	2000
缸體直徑	mm	100	147	168	195	200	油缸公稱力600kn
泵體型號		16	25	25	32	32	額定流量40ml/r
活塞直徑	mm	100	125	140	160	160	-----
重量	kg	1000	1200	1500	1800	2000	-----



鍵槽銑削加工工裝的制作方法：

實用新型公開了一種內花鍵鍵槽銑削加工工裝，包括圓周方向分度工具，該圓周方向分度工具包括分度基板、分度上板、定位銷和將待加工工件固定的固定裝置，固定裝置包括壓板、若干拉緊螺桿、若干支撐螺桿以及螺母；它結構簡單、方便、易操作，容易制造且制造成本低，解決了銑削加工內花鍵鍵槽時的周向分度以及大徑成形兩大難題，它還使用同一圓周方向分度工具，保證了同規格工件內花鍵鍵槽位置度的一致性，加工質量穩定、可靠性高。上述加工工裝還包括銑刀，該銑刀的側刃部呈圓柱形狀，側刃部直徑等于內花鍵鍵槽寬度，該銑刀的刀頭的切削刃部呈球弧狀，切削刃部的直徑等于內花鍵大徑，進一步保證內花鍵鍵槽加工精度。

鍵槽對稱度的定義和檢測研究：形位公差標準制定以前，沒有鍵槽對稱度的術語和概念，分別用鍵槽中心面對軸線的偏心距和平行度控制鍵槽縱橫兩個方向的誤差，一般無太大問題。本實用新型為一種拉床結構，主要于拉床的刀座末端設有氣動缸，氣動缸上設置有第一、第二近接開關控制進退刀，氣動缸受一組程序控制及定時器控制氣壓方向控制閥的進氣、排氣或閉氣閥門以控制拉刀上下作動的進退及停止力量，固設拉刀的拉桿由動力輪盤傳動而上下作動，于動力輪盤上分別設有第一、第二感應塊，動力輪盤旁側對應第一、第二感應塊處分別設有二傳感器，二傳感器分別感應使拉刀達到高、低位點的延遲緩沖動作，令其經由程序控制及定時器通知?dú)鈮悍较蚩刂崎y進氣、排氣或閉氣，配合氣動缸進退刀或停止作精切削工作；刀座對應組設的固定座上設有蓋片及插銷抵撐固定座；由上述，使拉床的鍵槽加工達到省力化與自動化的目的。

花鍵是汽車運動中的扭矩傳遞部件，其制造工藝水平和產品質量直接影響總成質量?；ㄦI加工是利用機械的方法獲得花鍵特定結構和精度的工藝過程。花鍵加工可采用齒輪加工機床，或?qū)Ｓ玫幕ㄦI加工機床，也可以采用冷打和冷擠壓的加工方法。

目前外花鍵主要采用花鍵銑削加工，精度或有螺旋角要求的鍵齒也采用滾齒機加工，如汽車變速器輸入軸花鍵和重型卡車后橋減速器主動錐齒輪花鍵。外花鍵也可采用插削加工，如重型卡車變速器輸出軸花鍵。小模數外花鍵的無屑加工做為新工藝也逐步得到認可。常用的花鍵無屑加工有冷擠壓、冷軋等，特點是加工效率多，有助于提升花鍵的強度，如汽車半軸花鍵，凸輪軸花鍵等。

內花鍵常用的加工方式主要是拉削，精度較好，加工效率多，成本較低，如各種凸緣花鍵。批量生產中花鍵的測量基本采用通正規檢查方法，同時用齒圈跳動來保證花鍵的精度。小批量生產的花鍵采用測量跨棒距的方式來控制花鍵的尺寸。精密花鍵也可采用測量中花鍵銑床是常見的花鍵加工設備，成本低，在汽車行業中普遍應用。滾齒機床可用于加工花鍵，但成本比花鍵銑床高，一般用于加工有螺旋角的花鍵。插齒機床在變速器二軸花鍵的加工中應用較廣。拉齒機床在內花鍵的生產中普遍使用，主要有立式拉床和臥式拉床，立式拉床因?yàn)榭梢韵ぜ灾匾鸬钠?，所以?yīng)用較廣，拉削一件只需要幾秒鐘的時間，效率非常多。

軸上鍵槽的位置與長度如何確定？設計的鍵槽是如何加工的？

軸上鍵槽的位置與長度是由與軸相配件（齒輪，皮帶輪，等）的輪轂的位置、長度確定的。軸上鍵槽的位置在輪轂中間，鍵槽的長度略小于輪轂厚度（5至10毫米）。軸上的鍵槽是用銑床加工出來的，一般用立銑刀加工。

鍵的作用是用來把軸和套裝在軸上的零件（如聯軸節、皮帶輪、齒輪等）固定在一起，以便傳遞扭矩。鍵的種類很多，大體分為平鍵、斜鍵、花鍵三大類。

平鍵分為普通平鍵、導向平鍵和半圓鍵三種，它們都是依靠側面?zhèn)鬟f扭矩，對中性良好，但是不能傳遞軸向力。因此在裝配時，它的兩側必須要有一定的過盈量，而頂面與鍵槽有一定的間隙。

斜鍵分為普通楔鍵、鉤頭楔鍵和切向鍵三種，斜鍵靠鍵的上下面?zhèn)鬟f扭矩，鍵本身有1：100的斜度，工作面上受有預緊力的擠壓作用，因此斜鍵可用于受單向軸向力的鍵連接中。斜鍵連接的對中性不如平鍵好，常用在同軸度不高的連接中。

花鍵的齒數多，形同梅花，其承載能力大，對中性好，導向性好，對軸的削弱小。花鍵連接多用于滑動配合中，通常以滑鍵形式出現。泵的鍵通常為平鍵，即第一種介紹，工程中也有特殊的泵采用其它兩種形式的鍵裝配。
